从使用功能上，我们将电压互感器分为检测用电压互感器和?；び玫缪够ジ衅髁街帧?各种电压互感器的原理都是相似的。 本文总结了各种电压互感器的接线图，供参考。
1、检测用电压互感器接线方法
检测用电压互感器的作用是在正常电流范围内向检测、计量装置提供电网电压信息。
1、常用电压互感器接线图
电压互感器一次侧电压从P1端子升压，从P2端子降压； 即P1端子连接电源侧，P2端子连接负载侧。
电压互感器二次侧电压从S1流出，进入电压表正极。 电压表负端降下来后，流入电压互感器二次端S2。 原则上要求S2端子接地。
注：各电压互感器的一次标称值为L1和L2，二次标称值为K1和K2。
2、穿心式电压互感器接线图
穿心式电压互感器的接线与普通电压互感器类似。 初级侧经过变压器的P1侧，从P2侧下来。 二次侧接线与普通电压互感器相同。
电压互感器的内部是什么样的？
这是一个电压互感器（正极和水平）：
它的内部可能看起来像这样：
这是另一个变压器（倒置）：
内饰与上一款不一样：
以下是电流互感器、电流互感器和电能表的接线对比：
1 电流互感器V/V连接方法
V/V连接示意图
V/V连接3D示意图
2 电流互感器Y/Y接法
Y/Y连接示意图
Y/Y连接3D示意图
3 电压互感器不完全星形接法
电压互感器不完全星形接法示意图
电压互感器不完全星形接法3D示意图
4电压互感器星形接法
星形接法示意图（适用于10kV以上）
星形接法示意图（适用于400V）
星形接法3D示意图（400V）
图5 电能表接线示意图
单相三线电能表组合接线图
（3*100V电能表+3*100V专用变量采集终端）
单相四线电能表组合接线图
（3*57.7V电能表+3*100V专用变量采集终端）
单相四线电能表组合接线图
（3*220V电能表+3*220V专用变量采集终端）
特别说明
400V电压互感器不需要接地，10V及以上电压互感器只需无极性端接地。 在接线过程中，强烈建议采用分相接地方式，但电压环路和电流环路分别接地。
三个电流互感器接线图
电压互感器接线一般分为四种接线方法：
1、单个电压互感器接线图
只能反映三相电压的情况，适用于需要检测一相电压的情况。
单电压互感器接线图
2、单相全星形接法、三角形接法电压互感器接线图
单相电压互感器能够及时准确地了解单相负载的变化。
单相全星型电压互感器接线图
单相全半角电压互感器接线图
3、两相不完全星形接法电压互感器接线图
实际工作中用得最多，但仅限于单相三线制。 它省去了电压互感器，根据单相矢量和为零的原理，用A、C相电压计算出B相电压。
两相不完全星形接法电压互感器接线图

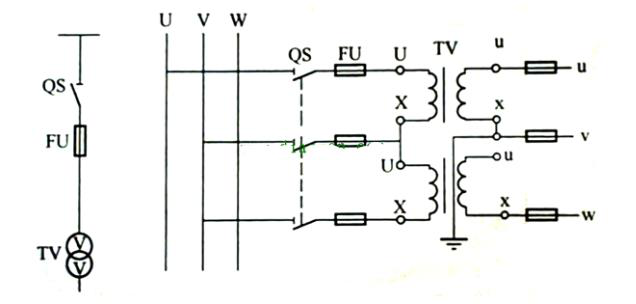

4、两相差压接线方式电压互感器接线图
它也只用于单相三线电路。 这种接法的优点是不仅节省了一个电压互感器，而且可以用熔断器来反映单相电路中的各种相间漏电故障，又称最少熔断器完成。 单相过压?；?strong>串联电路接线方法，节省投资。
两相差压接线方式电压互感器接线图
5、其他接线方式
5.1 原边串联和副边串联
电压互感器一次侧与二次侧串联连接图如下所示。
电压互感器一次侧串联与二次侧串联接线图
5.2 原边串联、副边并联
电压互感器一次侧串联、二次侧并联连接图如下所示。 串并联后，疗效：变压器铁损降低一倍，二次额定负载降低一倍。
电压互感器一次侧串联、二次侧并联连接图
5.3 原边并联、副边串联
电压互感器一次侧并联与二次侧串联图如下所示。 串并联后的疗效：变压器铁损减少一倍，二次额定负载减少一倍。
电压互感器一次侧并联、二次侧串联
5.4 原边并联、副边并联
电压互感器一次侧并联和二次侧并联如下图所示。 并联后的疗效：变压器铁损不变串联电路接线方法，二次额定负载减少一倍。
电压互感器一次侧并联与二次侧并联
