电压互感器（CT）是电力系统中重要的电气设备。 它负责高低压系统之间的隔离以及高电压到低电压的转换。 它对系统?；ぁ⒉饬俊⒓屏康壬璞傅恼９ぷ髌鹱欧浅Ｖ匾淖饔?。 迪老师是一名电气设计在线教学老师。
本期小编整理了关于CT的相关知识点与大家分享。 具体内容包括以下四个方面：
(2)电压互感器饱和
(3)电压互感器的伏安特性
(4)潜在的变压器电路接线错误案例分析
1、电流互感器二次回路接线方法
在变电站中，电压互感器二次回路常见的接线方式有三相接法、两相星形（或不完全星形）接法、三相星形（或全星形）接法、三角形接法和电压接法等。 等等，根据需要应用于不同的场合。
各类接线的特点及应用场合介绍如下：
(1)三相接线方法
三相接线，这些接线仅由电压互感器组成，接线简单。 可用于小电压接地系统零序电压的检测，也可用于单相对称电压或过载?；ぶ械牡缌骷觳?。
(2)两相星形接法
两相星形连接，这些连接由两相电压互感器组成，与单相星形连接相比，它缺少一个电压互感器（通常是B相），所以也称为不完全星形连接。 通常用于小电压接地系统的检测和?；さ缏分校捎谙低澄蘖阈虻缪梗⑶铱梢怨兰屏硪幌嗟缪?，因此这种接线可以检测单相电压、有功功率、无功功率。电力、电能等。 它可以响应各种相间故障，但不能完全响应接地故障。
对于小电压接地系统，不完全星形连接不仅节省了单相电压互感器的投资，而且增加了系统不同出线发生不同相接地故障时跳两线三点的概率。相同的母线。 两个。 只有当交流相接地时，两线才会断开。 当AB、BC相接地时，由于B相没有电压互感器，因此不会跳过B相接地线。 由于小地电压系统允许三相接地运行2小时，这一措施可以提高供电的可靠性。 需要强调的是，同一母线上出的电压互感器必须接在同一相上，否则出现某些故障时保护将不起作用。
(3)单相星形接法
单相星形连接也称为全星形连接。 这些连接是由三个变压器按星形连接而成，相当于三个变压器的公共中性线。 这些接线中的中性线在系统正常运行时无电压通过（3I0=0），但中性线不能省略，否则当系统发生不对称接地故障并形成3l0电压时，该电压不会出现通路，这不仅会影响?；さ恼范鳎浔局室蚕嗟庇诘缪够ジ衅鞫慰?，会形成很高的开路电流。 单相星形接线通常用于大接地电压系统的检测和?；さ缏方酉撸梢韵煊θ魏蜗?、任何方式的电压变化。
(4) 三角形接法
三角形接法，这种接法将单相电压互感器的次级定子按照极性从头到尾连接起来，像一个三角形，极性千万不能接错。 这些接线主要用于保护二次电路的角落或滤除漏电压中的零序分量。 在微机差动?；ぶ校坎嗟缪够ジ衅鞫位芈烦２捎眯切瘟樱诒；ぷ爸弥型ü砑浪懵顺缌髯呛偷缪沟牧阈蚍至?strong>零序电流过大的原因，简化了接线。
(5)、电压接线方法
还有电压接线，这些接线是两组星形接线并联，通常用于3/2断路器接线、三角形接线、桥式接线的检测和?；さ缏?，以反映两个开关的电压之和。 接线时必须注意电压互感器二次回路单相极性的一致性以及两组与一次接线的一致性，否则不能准确反映一次电压。 两组电压互感器的铁损必须一致，否则电压之和的值没有意义。
电压互感器接线时，必须高度注意其三个定子的极性，特别是方向保护和差动?；さ缏?。 当电压互感器二次极性错误时，会引起计量和测量误差，方向熔断器指向错误方向。
二、电流互感器的饱和
电压互感器饱和会造成电压检测误差，影响继电?；び绕涫遣疃；さ恼范?。 让我们了解一下电压互感器的饱和情况。
实际上，电压互感器的饱和是指电压互感器铁芯的饱和。 由于初级电压在铁芯上形成磁路，因此在绕在同一铁芯*B*S上的次级定子中形成电动势U=4.44f*N，其中f为系统频率； N为次级定子电阻； S为铁芯截面积； B为铁芯内的磁路密度。
在N、S、f确定的情况下，变压器正常工作时，铁芯磁路密度B很小，电枢电压I0也很小。 根据电压互感器的等效电路图，二次电压I2=I1-I0，误差很?。?当初级电压I1很大时，磁芯磁路密度B也很大。 电压互感器的铁芯磁路密度达到饱和点后，B随电枢电压或磁场的增大而增大。 硬度变化不大，二次感应电势基本保持不变，二次电压几乎不再下降。 此时电枢电压I0会明显下降，I2=I1-I0会出现较大误差，导致电压互感器出现较大误差。 传输偏差。
电压互感器等效电路图
铁芯的饱和通常分为两种情况：稳态饱和和瞬态饱和。
稳态饱和主要是由于一次电压值太大，已经进入电压互感器的饱和区，导致二次电压无法正确改变一次电压。 稳态饱和多是由于电压互感器选择不当或漏电压过大造成的，不会自行消失。
稳态饱和纹波成分：以3次、5次、7次等奇次纹波为主。
暂态饱和主要是由于大量非周期分量的存在，使电压互感器进入了饱和区。 暂态饱和大多是由于直流衰减或电压互感器剩磁引起的。 瞬态成分逐渐衰减后，饱和度逐渐消失。
瞬态饱和纹波成分：不仅有3、5、7等奇数阶纹波，还包括直流和2阶纹波。
3、电流互感器的伏安特性
刚才我们了解到，电压互感器铁芯磁路密度达到饱和点后，随着初级电压I1下降，电枢电压I0明显下降，电压互感器传输偏差较大。 那么如何确定电压互感器的饱和点呢？
电压互感器伏安特性曲线

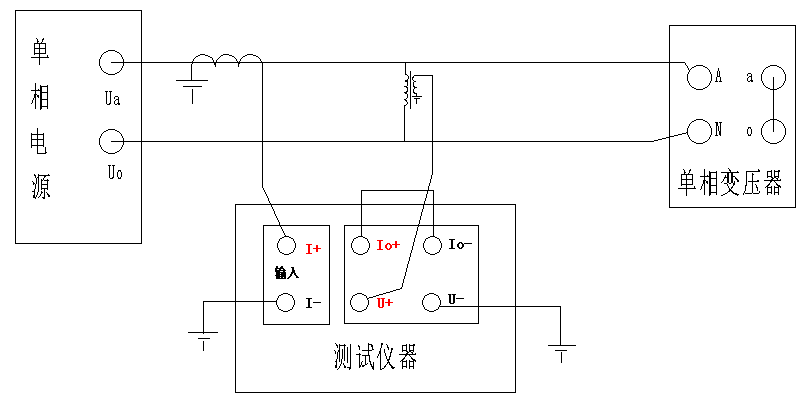

电压互感器的伏安特性是指当电压互感器的一次侧开路时，二次侧通过电流U。 从等效电路图可以看出，此时I0=I2，根据U=4.44f*N*B*S，当N、S、f确定后，U与B成反比，因此关系U与I2之间的曲线描述了磁路B与电枢电压I0之间的关系曲线，即电压互感器铁芯的磁化曲线。
根据伏安特性曲线，可以得出两个推论：
1) 获取电压互感器的10%偏差曲线。 施加在电压互感器二次端子上的额定频率电流，若其有效值降低10%，则电枢电压将降低50%，则该电流值称为变压器的拐点电流（饱和点）。伏安特性曲线。
2）可判断电压互感器是否出现匝间漏电。 电压互感器铁芯在电流拐点位置进入饱和状态。 此时，电枢电压几乎完全被铁芯的加热消耗掉。 拐点电流U明显增大，据此可以判断电压互感器次级定子出现异常。
4、电流互感器回路接线错误案例分析
2007年8月5日，220kV变电站发电厂10kV新生4线光纤分相电压差动保护动作，开关合闸。 经巡线人员检测，?；と嗽奔觳獾焦收系阄挥谛孪呗烦隹诘?号杆处。 模拟区域内外的装置、故障保护均响应正确，如右图，尝试分析合闸原因。
(一)分析
电站侧?；と嗽蔽蠼屏康缪够ジ衅鞫ㄗ咏尤氡；さ缏?。 正常运行时，新生4号线的负载电压不会导致电压互感器饱和，也不会形成差动电流，?；ひ膊换嵛蠖?。
当新建线路10kV出线端发生故障时，较大的故障电压导致电站侧电压互感器饱和，电压互感器无法正常传输故障电压，从而形成差动电流，纵向两侧光纤差动?；ざ?。 同时零序电流过大的原因，由于ISA-353微机?；ざ魉俣瓤煊诘绱疟；?，因此10kV新盛4线?；は扔?0kV新联线合闸。
（二）原因
1）电站侧?；と嗽蔽蠼屏康缪够ジ衅鞫ㄗ咏尤氡；さ缏?。 故障发生时，右侧电压不一致形成差动电流，是新生4号线纵向差动?；ざ鞯闹饕?。
2）电站侧新建线路的?；げ捎玫绱疟；?，其动作速度较微机保护慢。 未能及时排除故障是新生4号线纵向差动?；ざ鞯闹饕?。
（三）要点
在电压互感器电路的初步试验中，必须验证所用定子的准确等级，否则距离、过流等?；そ芫?，线路纵差主变压器的差动?；ひ不嵛蠖?。
