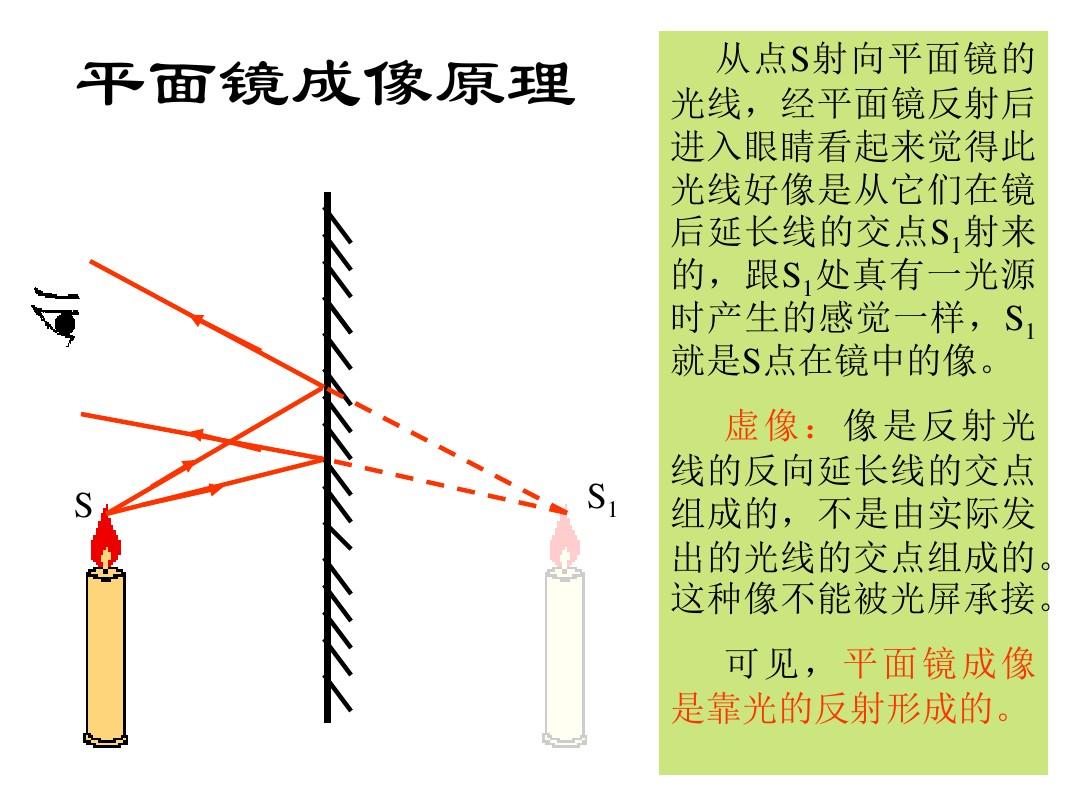

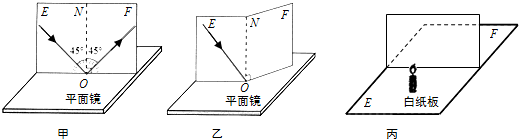

画图题1、如图所示，考古人员须要对一口古井进行清除，为了解决照明问题，请你帮她们把太阳光反射到井里，并能垂直点亮井底。2、一束光与平面镜成45°角射到平面镜上，请依照光的反射定理画出它的反射光线，并注明反射角的大小。3、如图所示如何利用光的反射完成平面镜成像作图，两面平面镜相互垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。4、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。5、请画出看到发光点S的像的范围。6、太阳光线与水平面成30°角，若要用穿衣镜将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？（估算）请在图中画出其光路图。7、如图所示如何利用光的反射完成平面镜成像作图，做出物体ABC在平面镜中成的像A′B′C′。8、小聪通过一平面镜看见小狗要偷食小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看见小狗偷鱼吃时的光的传播方向，并依照光的反射规律画平面镜9.如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。请在图中做出S的位置，并补画出对应的入射光线。10.如图所示，平面镜MN前有一个发光点S，S1是它在镜中所成的像。当平面镜转过一个角度后，像的位置为S2，试做出平面镜的新位置M′N′。11．如图，A`为A在平面镜中的像，AB为从A点射出的一条入射光线。请做出对应的反射光线。12．如图，从S点发出的光线经镜面反射正好射中P点，请做出入射光线和反射光线。13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长圆形物体，S为点光源。试作图做出P两侧能被S照耀的范围。15、潜水艇下潜后，艇内人员可以用潜望镜来观察海面上的情况。潜望镜的主要光学器件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。16、根据平面镜成像特性画出镜中的像（对17、在图6中作出人听到球的光路图。18、小明的兵乓球掉到椅子下，小明朋友利用平面镜反射灯光找到了兵乓球。图中已标识了入射光线与反射光线等，请在图中适当位置画出平面镜，并估算镜面与水平方向的倾角大小。?EMBED???
