一、背景概述
随着社会的发展和电力的广泛应用，电力监控系统已成为省内重点工程、标志性建筑/小型公用设施等大型变电站用户的必然选择。 本文介绍的Acrel-2000电力监控系统 该系统在涞源杂技文化服务中心的应用，可以实现对变电站低压配电回路用电量的实时监控和电力管理。 除了显示电路的功耗状态外，还具有网络通讯功能。
2. 平台设计

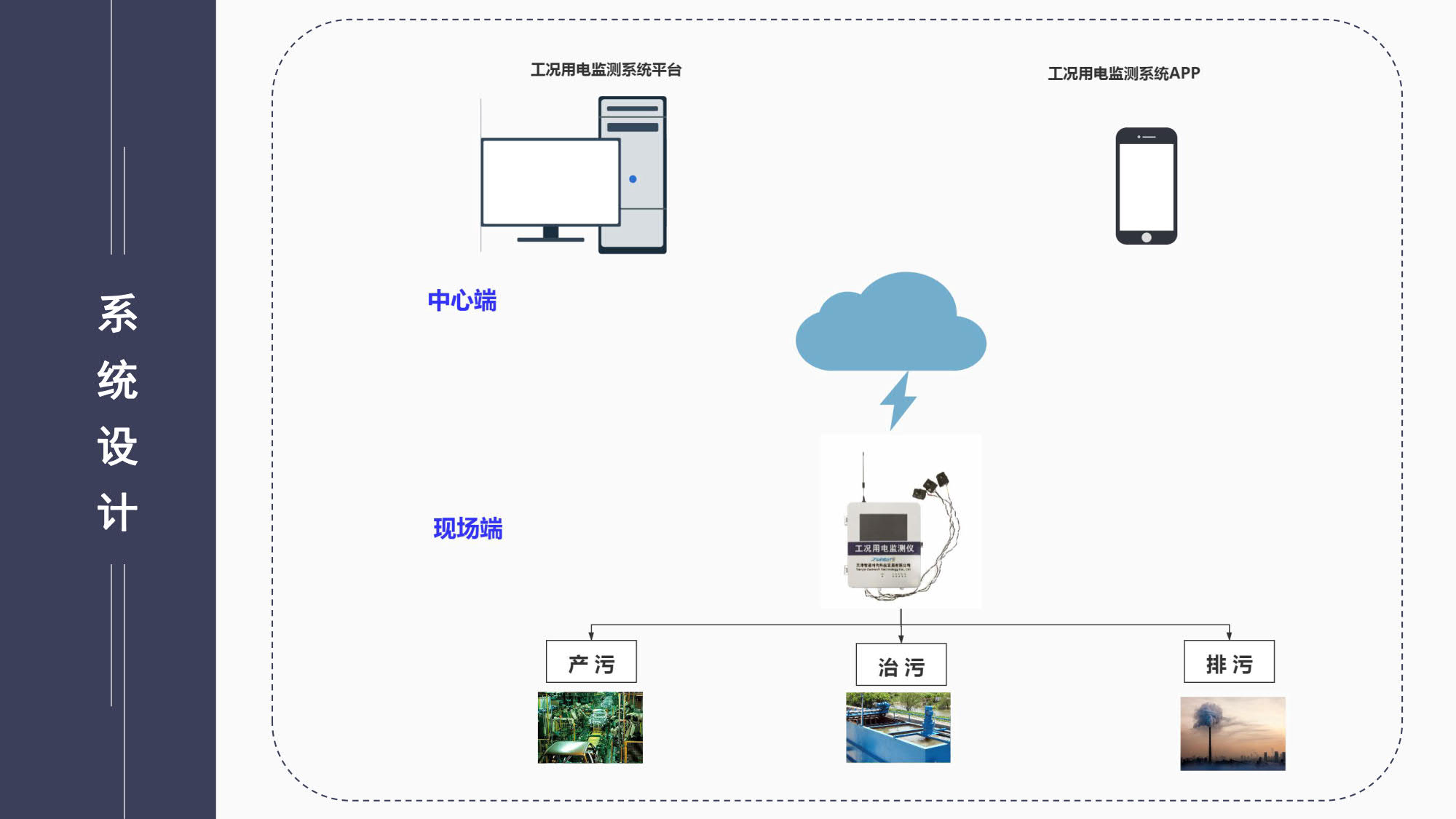

Acrel-2000智能配电系统充分利用现代电子技术、计算机技术、网络技术和现场总线技术的新发展，对变配电系统进行分散数据采集和集中监控管理。 将配电系统二次设备联网，将分散的配电站现场设备通过计算机和通信网络连接成一个有机整体，实现电网运行的远程监控和集中管理。
本项目共有AM5系列微机保护装置9套，PZ系列多功能电力仪表113套。 采集设备置于配电室外，现场多功能仪表通过485总线与相应的采集设备相连，现场串口服务器通过网线将数据传输至监控主机.
数据采集??与处理
数据采集??是配电监控的基础。 数据采集??主要由底层多功能网络仪表完成，实现远程数据的本地实时显示。 需要采集的信号包括：单相电流U、三相电压I、频率Hz、功率P、功率素数COSφ、电度数Epi、远方设备运行状态等数据。
数据处理主要是将采集到的电热电阻按要求实时、准确地显示给用户，以满足配电监控的手动化、智能化要求，同时将采集到的数据存入数据库供用户查询。

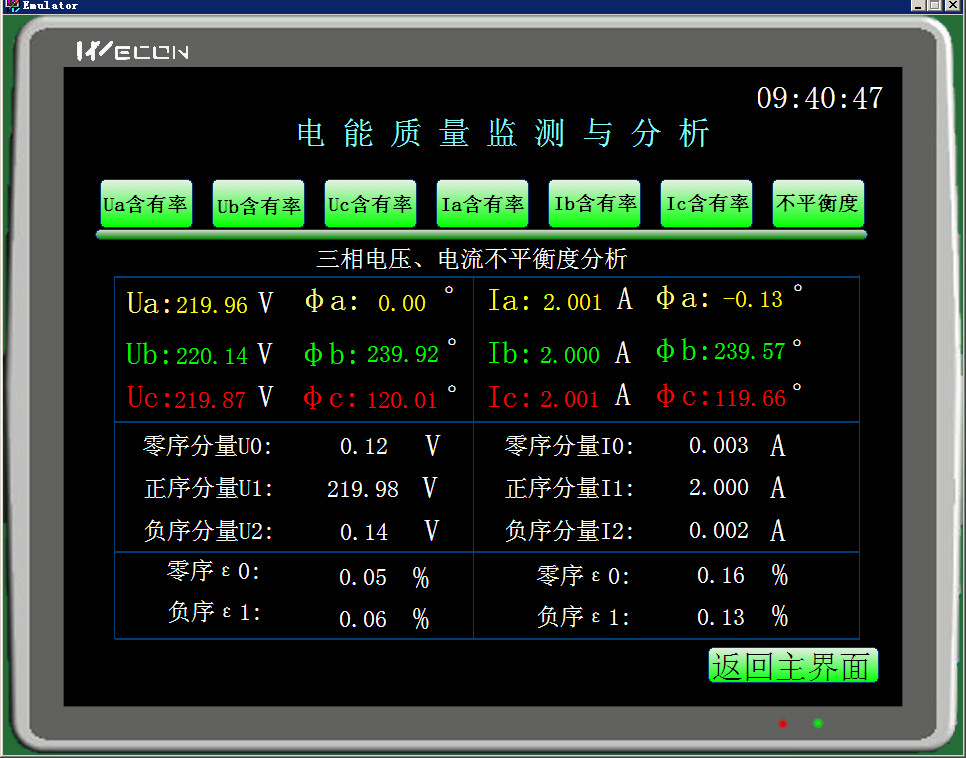

人机交互
该系统提供了一个简单、易用、良好的用户界面。 采用全英文界面，类似CAD图形显示低压配电系统电气一次接线图，显示配电系统设备状态及相应的实时运行参数，画面轮流定时切换-知更鸟； 屏幕实时动态刷新； 显示模拟值； 开关量显示； 连续记录显示等
直到风暴
长期风暴查看界面主要为用户提供方便、友好的人机交互方式，方便用户查看历次故障记录、信号记录、运行记录、超限记录。 通过历史风暴查看平台电流过大保护装置，您可以根据自己的需求和查询条件，方便的定位到您要查看的历史风暴，为您掌握整个系统的运行情况提供了良好的软件支持。
数据库建设与查询
三、硬件配置
AM5系列微机保护测控装置集保护、测控于一体。 适用于35kV及以下电流等级的用户终端变电站（变电站），可实现对用户变电站的保护、测控。
完善的保护功能
该装置可针对不同的一次设备灵活配置不同的保护功能，可实现35kV及以下电流等级
变配电厂保护测控功能，适用于线路、母线耦合器、配电变压器、高压电机、高压电容器等设备
保护和手动控制功能。
高性能软硬件平台
设备采用高性能硬件平台，全部采用工业级元器件，专业的EMC设计电流过大保护装置，配合既定的
在线自检程序采用高性能处理器作为保护CPU，并配备大容量RAM和Flash，使本
产品具有强大的数据处理、逻辑运算和信息存储能力。
人性化
设备采用全中文大屏幕液晶显示，人机界面清晰易懂；
灵活舒适的按键设计，菜单操作简单方便；
配备计算机界面调试分析软件，调试维护简单方便。
丰富的套接字资源
8个交流电流通道，4个交流电流通道；
16个开关量输入通道（交流和直流），10个开关量输出通道；
2个RS485通讯插座，1个RS232维护口，1个IRIG-B时间同步口。
灵活方便的接线方式
AM5的交流电流输入端口可接相电流，也可接电流或零序电流或不平衡电流，适应
PT接线方式多样。保护电压和检测电流通道可分别接单相电压； 其他两个交流电流通道可以
接零序电压、不平衡电压或线电压。
透明度
实时记录交流量、开关量输入量、开关量输出量及各保护模块状态；
记录各内部装置的动作行为、动作时间及录波数据。
强大的图形可编程
采用全图形化编程技术，可对设备进行逻辑编程，满足大多数用户的需求。
如果在使用过程中需要更换设备的保护功能，只需通过设备的维护端口更新外部逻辑图即可。
现在的形式简单灵活。
高可靠性设计
通过5项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到IV级标准。
开放性：
设备外部安装了两种通信协议：-RTU和-5-103，两种方式可以选择组合，支持双网冗余。 可实现远程定值更改与投切、事件记录与录波数据上传、压力板远程投切与撤回、遥测、遥信、远程跳闸。
