怎样使用接地内阻测试仪ZC29B-1
ZC29型接地内阻测试仪使用说明
一、用途：
ZC29型接地内阻测试仪特供检测各类电力系统，电气设备，避雷针等接地装置的接地内阻值。
亦可检测低阻值导体的内阻值；还可检测底泥内阻率。
二、规格及性能：
1.尺寸
型号测量范围最小分度值辅助探棒接地内阻值
ZC29B—1型0~10Ω0.1Ω≤1000Ω
0~100Ω1Ω≤2000Ω
0~1000Ω10Ω≤5000Ω
ZC29B—2型0~1Ω0.01Ω≤500Ω
0~10Ω0.1Ω≤1000Ω
0~100Ω1Ω≤2000Ω
2.使用室温：—20℃至+50℃
3.相对温度：85%（+25℃）
4.准确度：在额定值的30%以下为额定值的±1.5%，在额定值的30%以上至额定值为指示值的±5%。
5.摇把怠速：每分钟150转。
6.倾斜影响：向任一方向倾斜10°，指示值改变不越出确切度。
7.湿度影响：周围湿度对标准气温每变化±10℃时，仪表指示值的改变不超过±1.2%
8.外磁场的影响：对外界磁场硬度为5奥斯特时，仪表指示值的改变不超过±2.5%
9.绝缘内阻：在水温为温度，相对温度不小于85%情况下，不大于20MΩ。
10.绝缘硬度：线路与壳体间的绝缘能承受50赫的正弦波交流电流0.5KV长达一分钟。
11.(1)连续冲击试验:加速度:10±1g;相应脉冲持续时间:11±2ms;脉冲重复频度:60～100次/分；连续冲击次数：1000±10次；脉冲波形：近似半正弦波；试验时间：3～10分钟后不破损。
（2）跌落试验：250mm高度自由跌落4次，不受损。
12.外观规格：约172×116×135毫米。
13.重量：约2.4公斤。
三、结构和工作原理：
1.结构：
ZC29型接地内阻测试仪由手摇发电机、电流互感器、滑线内阻及检流计等组成。全部*装在塑胶壳内，外有料子以便携带。附件有辅助探棒导线等，装于附件袋内。
2.工作原理：
当发电机摇柄以每分钟150转的速率转动时，形成105～115周的交流电，测试仪的两个E端经过5米导线接到被测物，P端钮和C端钮接到相应的两根辅助探棒上。电压I1由发电机出发经过R5电压探棒Cˊ至大地，被测物和电压互感器CT的一次定子回到发电机，由电压互感器二次定子感应形成I2通过电位器RS，利用调节电位器RS可使检流计抵达零位。
为此，在标度盘满刻度为10，读数为N时：
K=CT电压互感器的电压比ZC2929B—1K=4
ZC29B—2K=1/4
所以RX即为被测接地内阻值。
四、使用说明：

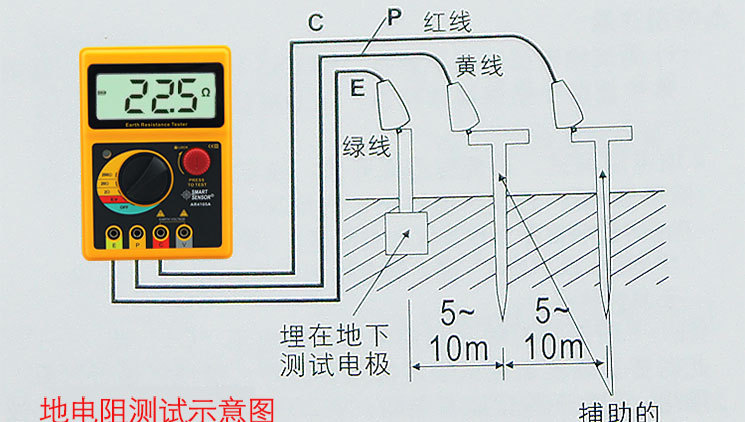

接地内阻检测时的接线方法如图1所示：
具体操作步骤如下：
1.沿被测接地极（线）E′使电位探棒P′和电压探棒C′依直线彼此相距20米，且电位探棒P′系在E′和C′之间。
2.E端钮接5米导线，P端钮接20米导线，C端钮接40米导线。
3.将仪表放置水平而后检测检流计是否指向零，否则可将零值调正器调节零值。
4.将“倍率标度”置于最大倍率，渐渐摇晃发电机的摇把，右手同时旋动电位器刻度盘接地电阻的测量方法有哪些，使检流计表针指向“0”。
5.当检流计的表针接近平衡（很小摆动）时，推动发电机摇柄怠速，使其达到每分钟150转。再转动电位器刻度盘，使检流计平衡（表针指向“0”），此时电位器刻度盘的读数减去倍率（档）即为被测接地内阻的数值。
6.当刻度盘读数大于1时，应将倍率开关放在较小倍率，重新调整刻度盘以得到正确读数。
7.当检测大于1Ω的接地内阻时，应将E端和E′端之间的连接片拆开，分别用2根导线（E端接到被接地物体的接地线上，E′端接到紧靠接地体的接地线上），以去除检测时连接导线内阻的附加偏差，操作步骤同上。
8.当检流计的灵敏渡过高时，可将二根探棒插入底泥浅一些，当检流计灵敏渡过低时，可沿探棒注水使其湿润。
五、注意事项：
1.严禁在有雷电或被测物带电时进行检测。
2.进行检测时，要消除接地线上的涂料和锈斑，减少E—E′端线上的接触内阻。
3.检测时应把仪表放平稳，不使仪表晃动，以使检流计表针平稳地指向“0”。
4.仪表运输须当心轻放，防止剧烈动振动。
六、仪表附件：
1.辅助探棒2根
2.导线5米1根
20米1根
40米1根
3.附件袋1只
4.使用说明书1本
5.产品合格证1份
七、电气原理图：(北京第六水表厂)
怎么检测接地内阻及接地内阻测试仪的正确使用方式
正确使用接地内阻测试仪以及检测接地内阻的方式是：仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电压探棒Cˊ，且Eˊ、Pˊ、Cˊ保持直线即可。
接地内阻安装于电压由接地装置流入大地再经大地流向另一接地体或向远处扩散处，接地内阻值彰显电气装置与“地”接触的良好程度和反映接地网的规模。接地内阻表主要由手摇发电机，电压互感器，电位器以及检流计组成。
接地技术的引入最初是为了避免电力或电子等设备遭雷击而采取的?；ば跃俅耄康氖前牙椎缧纬傻睦谆鞯缪雇ü芾渍胍氲酱蟮兀蚨鸬奖；そㄖ锏淖饔?。
同时，接地也是保护人身安全的一种有效手段，当某种诱因造成的地线和设备壳体触碰时，设备的壳体都会有危险电流形成，由此生成的电压还会经保护相线到大地，因而起到人身安全保护作用。
扩充资料：
测接地内阻时形成偏差的诱因：
1、地网周边底泥构成不一致，地质不一，紧密、干湿程度不一样，具有分散性，地表面杂散电压、特别是架空相线、地下水管、电缆外皮等接地电阻的测量方法有哪些，对测试影响非常大。
2、测试线方向不对，距离不够长。
3、辅助接地极内阻过大。
4、测试夹与接地检测点接触内阻过大。
5、干扰影响，仪表使用问题，电瓶电量不足。
