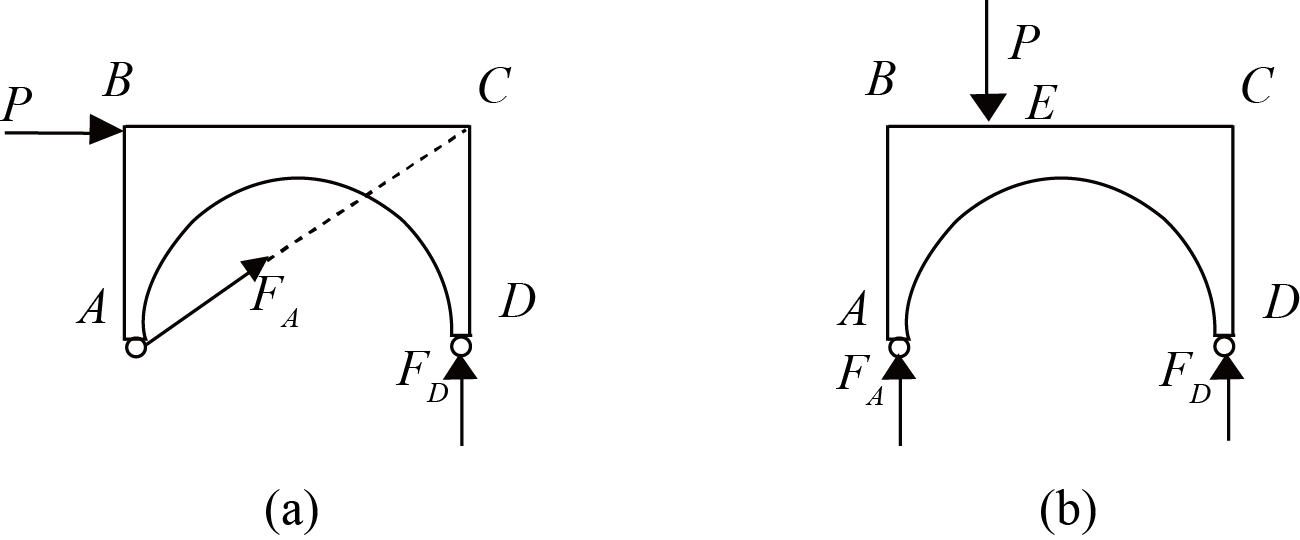

文档介绍：磨擦力、平衡力、非平衡力的受力示意图
?类型一受磨擦力的示意图

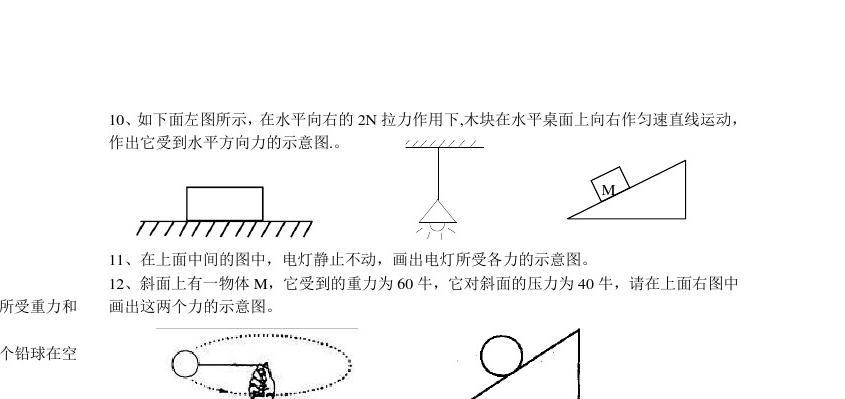

1．在图1中，物体在水平往右、大小为2N的拉力F的作用下往右做匀速直线运动。请画出物体所受滑动磨擦力f的示意图。
图1
如图2所示，物体A静止在斜面上，请画出物体A所受磨擦力的示意图。
图2
，一物体以某一速率冲上表面粗糙的固定斜面，请画出物体在上划过程中所受的磨擦力的示意图。
图3
4．如图4所示，物体A处于静止状态，物体B在拉力F作用下往右加速运动。请在图中画出物体A所受磨擦力f和支持力N的示意图。
图4
?类型二受平衡力的示意图
5．[2015·某]如图5所示，一个小球静止于水平地面上，请你在图中画出小球遭到的重力和支持力的示意。
图5
6．[2016·某]如图6所示，画出静止的重锤受力的示意图。
图6
7．如图7所示，在水平向左、大小为4N拉力的作用下，铁块在水平桌面上向左做匀速直线运动。请你画出水平方向上铁块的受力示意图。
图7
8．如图8所示，超市的扶梯匀速斜向下运动，请画出站在扶梯上相对扶梯静止的人的受力示意图。
图8
9．如图9所示，将一个小球置于竖直放置的弹簧上，小球静止不动，请画出此时小球的受力示意图。
图9图10
10．[2015·某]小明搭乘扶梯从五楼到一楼，当扶梯匀速下滑时，请在图10中画出小明受力的示意图。
11．[2016·某]如图11所示摩擦力受力示意图，某人站在面包车里摩擦力受力示意图，随货车在水平地面上做匀速直线运动，画出人的受力示意图。
图11
12．请画出如图12所示的小球遭到力的示意图。
图12
、绳子的拉力和墙面的支持力作用下静止。请在图中画出这三个力的示意图。
图13
14．[2016·成都]如图14所示，小明用一个沿斜面的力将大袋子推动车箱，请画出袋子沿斜面匀速向下运动时的受力示意图。(点O为袋子的重心)
图14
?类型三受非平衡力的示意图
15．[2015·某]如图15所示，一铁块正顺着固定在地面上的光滑斜面下降，请做出铁块遭到的重力G和支持力F的示意图。
图15
16．[2016·成都]如图16所示，物体以初速率v沿表面粗糙的固定斜面向下运动，请画出物体沿斜面向下运动过程中所受力的示意图。
图16
17．[2016·某]如图17所示，一条长绳的一端固定在天花板上，另一端系一个小球弄成一个摆。当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图。
图17
18．[2016·某]如图18所示，一小球从圆弧槽上的A点由静止释放，小球沿圆弧槽滚至另一端的最低点C点。试做出由A点滚至C点过程中，小球在B点(即圆弧槽顶部与水平面的切点)受力的示意图(忽视空气阻力)。
图18
19．[2016·某]将一个重为G的小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最高点后，再被弹起。请画出小球在最高点时的受力示意图。
图19
解读详析
1．如图所示
2．如图所示
[解析]物体在斜面上静止，有向上运动的趋势，则
