【知识回顾】
在下期的学习中我们通过实验和画图，学习了凸透镜成虚像与虚象。
凸透镜成虚像实验
在光具座上联通蜡烛到凸透镜的距离，调节光屏就可以看见光屏上呈现倒立的、大小不同的虚像。
虚像光路图
凸透镜成实像实验
成实像光路图
实验和画图表明：
凸透镜既可以使物体成虚像也可以成实像。
【举手提问】
从后面实验看见，蜡烛渐渐紧靠凸透镜，蜡烛的像由小变大，由虚像变实像，由倒立变正立.
这么，像的性质与物距有哪些样的关系呢？
【新课学习】
学习进度较快的朋友早已去实验室用光具座探究了“凸透镜成像规律”；预习的朋友认真预习课本实验内容；有条件的朋友可按课本的实验要求做一做。

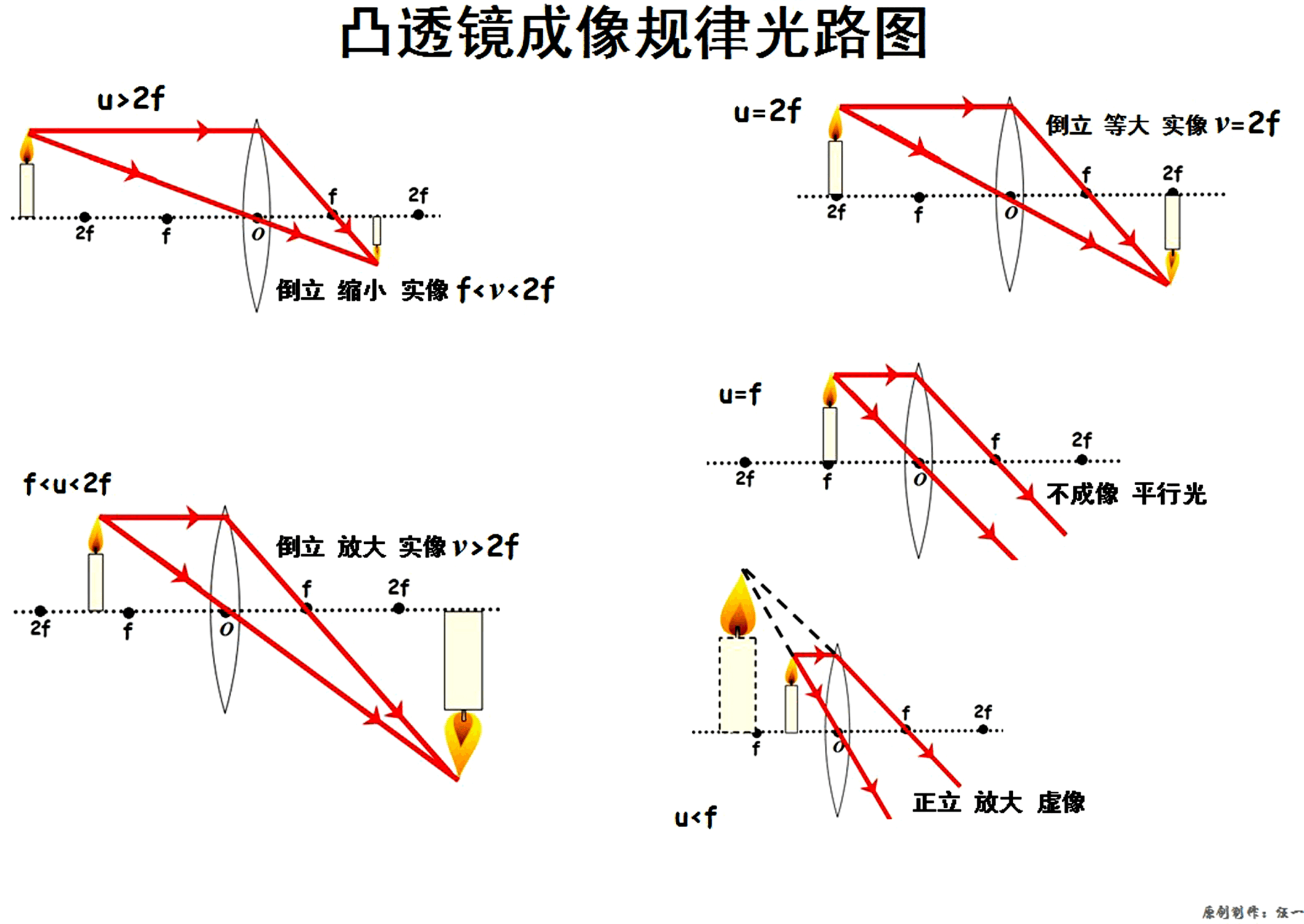

因为凸透镜成像规律较为复杂不容易记住，我们可以结合用画图的方式，随手在练习本上做一做凸透镜成像原理光路图，即可找到规律，也可易于记忆。
视频一：凸透镜成像规律画图
（选择音量横屏看）
视频反省：
1.在凸透镜成像规律画图时，先要明晰焦距f、二倍焦距2f、物距u和像距v.
2.选定三条特殊光线的任意两条，作出代表物体成像的像点，联接主轴与像点即为物体的像。
【同步训练一】
根据视频中的画图方式，试着做一做底下凸透镜成像光路图并填空.
1.物距等于焦距时.
2.物距大于焦距时，成像性质为。
答案及成像规律在下面的视频中找哦！
视频二：凸透镜成像规律画图
（选择音量横屏看）
视频反省：

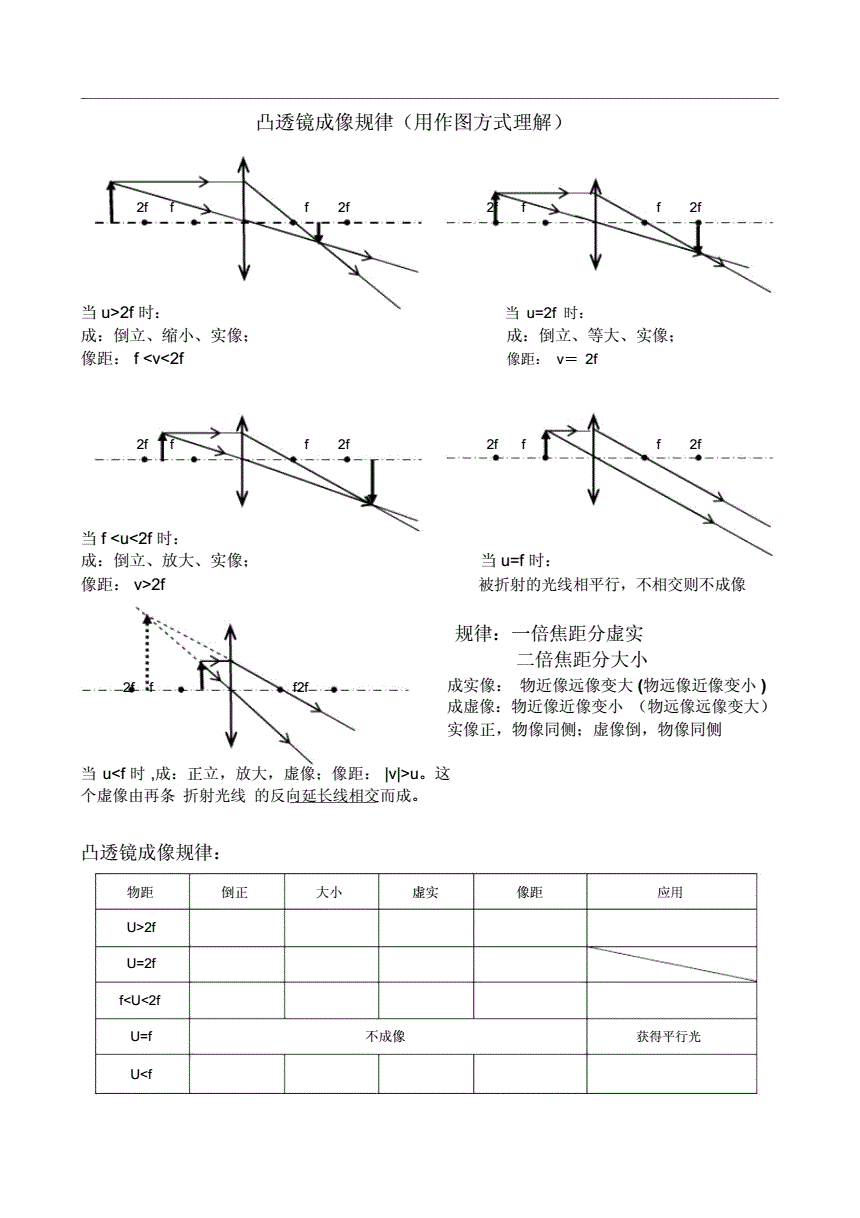

1.实验和画图所得到的“凸透镜成像规律”相同，记录实验结果如下表
2.请记住凸透镜成像规律口诀：
一倍焦距分虚实，二倍焦距分大?。?span style="display:none">XRc物理好资源网(原物理ok网)
物近像远像变大凸透镜成像原理光路图，物远像近像变小。
【同步训练二】
（2018成都5题）
如图所示，倘若在坐落凸透镜左侧的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像，这么燃起的蜡烛坐落图中的（）
A.a点B.b点C.c点D.d点
2.（2018成都29题）
某同事在“探究凸透镜成像规律”的实验中，勾画了如图所示的图象（ν表示像到凸透镜的距离，u表示物体到凸透镜的距离）用该凸透镜作为放大镜使用时，被观察的物体到透镜的距离在m以内；
把物体从距凸透镜5cm处移到距凸透镜20cm处的过程中，像的大小将（选填“变大”“变小”“先变小再变大”“先变大再变小”）
参考答案：
（1）C（2）0.05变小
