1、摩擦力、平衡力、非平衡力的受力示意图类型一受磨擦力的示意图1在图1中，物体在水平往右、大小为2N的拉力F的作用下往右做匀速直线运动。请画出物体所受滑动磨擦力f的示意图。图12如图2所示，物体A静止在斜面上，请画出物体A所受磨擦力的示意图。图23.如图3所示，一物体以某一速率冲上表面粗糙的固定斜面，请画出物体在上划过程中所受的磨擦力的示意图。图34如图4所示，物体A处于静止状态，物体B在拉力F作用下往右加速运动。请在图中画出物体A所受磨擦力f和支持力N的示意图。图4类型二受平衡力的示意图52015长沙如图5所示，一个小球静止于水平地面上，请你在图中画出小球遭到的重力和支持力的示意。图56
2、2016银川如图6所示，画出静止的重锤受力的示意图。图67如图7所示，在水平向左、大小为4N拉力的作用下，铁块在水平桌面上向左做匀速直线运动。请你画出水平方向上铁块的受力示意图。图78如图8所示，超市的扶梯匀速斜向下运动，请画出站在扶梯上相对扶梯静止的人的受力示意图。图89如图9所示，将一个小球置于竖直放置的弹簧上，小球静止不动，请画出此时小球的受力示意图。图9图南昌小明搭乘扶梯从五楼到一楼，当扶梯匀速下滑时，请在图10中画出小明受力的示意图。尚志如图11所示，某人站在货车里，随货车在水平地面上做匀速直线运动，画出人的受力示意图。图1112请画出如图1

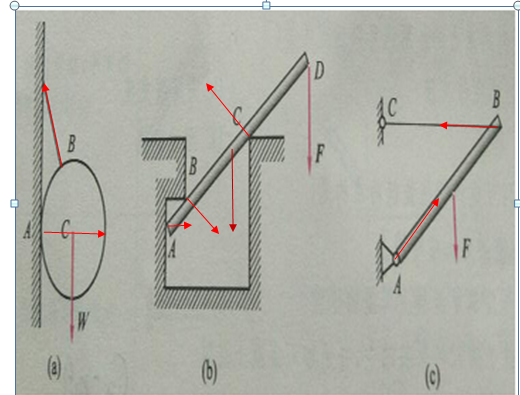

3、2所示的小球遭到力的示意图。图1213.如图13所示的小球在重力、绳子的拉力和墙面的支持力作用下静止。请在图中画出这三个力的示意图。图成都如图14所示，小明用一个沿斜面的力将大袋子推动车箱，请画出袋子沿斜面匀速向下运动时的受力示意图。(点O为袋子的重心)图14类型三受非平衡力的示意图荆州如图15所示，一铁块正顺着固定在地面上的光滑斜面下降，请做出铁块遭到的重力G和支持力F的示意图。图达州如图16所示，物体以初速率v沿表面粗糙的固定斜面向下运动，请画出物体沿斜面向下运动过程中所受力的示意图。图南昌如图17所示，一条长绳的一端固定
4、在天花板上，另一端系一个小球弄成一个摆。当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图。图荆州如图18所示，一小球从圆弧槽上的A点由静止释放，小球沿圆弧槽滚至另一端的最低点C点。试做出由A点滚至C点过程中，小球在B点(即圆弧槽顶部与水平面的切点)受力的示意图(忽视空气阻力)。图牡丹江将一个重为G的小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最高点后，再被弹起。请画出小球在最高点时的受力示意图。图19解读详析1如图所示2如图所示解析物体在斜面上静止，有向上运动的趋势，则物体遭到平行于斜面向下的磨擦力f。3如图所示解析由于物体沿斜面
5、向上滑动，故所受磨擦力的方向与运动方向相反，沿斜面向上。4如图所示解析以A为研究对象，受向左的拉力和往右的磨擦力才能保持静止。5如图所示6如图所示7如图所示8如图所示解析由于此人站在匀速斜向下运动的扶梯上，所以此人受重力和支持力的作用。在水平方向上不受力。9如图所示解析小球静止不动，处于平衡状态，所以深受竖直向下的支持力和竖直向上的重力。10如图所示11如图所示解析人站在货车里，随货车在水平地面上做匀速直线运动物体摩擦力示意图怎么画，人与货车在水平方向上没有相对运动或相对运动趋势，人在水平方向上不受磨擦力，只在竖直方向上受力平衡。竖直方向上遭到重力G和支持力F，这两个力是一对平衡力，重力从重心竖直向上画，支
6、持力从重心竖直向下画，标出字母符号，注意两条线段宽度要相等。12如图所示解析小球受重力、挡板对它的支持力，以及斜面对它的支持力，三个力的受力物体都是小球，故三个力的作用点均可画在小球的重心上。重力的方向竖直向上，挡板对小球支持力的方向垂直于挡板沿斜面向下，斜面对小球支持力的方向垂直于斜面向下。13如图所示解析在画较为复杂的物体受力示意图时，关键是能对物体进行正确的受力剖析。首先画好必有的重力；之后依照物体是否和其他物体有接触并形成形变或牵引作用，剖析并画出压力、支持力和拉力。重力的作用点在物体的重心，方向竖直向上；支持力的方向垂直接触面指向被支持的物体；拉力的方向沿绳指向绳收缩的方向。物体
7、受多个力作用时物体摩擦力示意图怎么画，作用点通常都画在物体的重心。14如图所示15如图所示解析因为斜面光滑，所以铁块与斜面之间没有磨擦力。重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向上，支持力的方向垂直于斜面向下。16如图所示解析在斜面上运动的物体首先要遭到竖直向上的重力G和垂直斜面向下的支持力N的作用。另外，因为斜面粗糙，物体向下运动，所以物体还遭到沿斜面向上的磨擦力f的作用。17如图所示18如图所示解析小球由A点滚至C点过程中，小球在B点时，小球遭到竖直向上的重力和竖直向下的支持力作用，这两个力是一对平衡力，大小相等；同时，忽视空气阻力，小球遭到水平向左的磨擦力。19如图所示解析由题意可知，将一个重为G的小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最高点时，小球共遭到两个力的作用，一个是竖直向上的重力，另一个是竖直向下的弹力，但是弹力小于重力(这样小球能够被弹起)。
