传感在手动设备中的应用可以说是非常重要的。 设计布线时可用于不同的需求和场合。 单根接线比较简单，但串并联连接时新手不太容易理解。 有时候老钳工也会一头雾水，不过别怕，我们一看就知道。 这里我们需要区分两线制和三线制的串并联连接方式。
1、两线制传感器串联
两线传感器通常有一根蓝线和一根红线，红色为负极，白色为正极。 如图1所示，需要串联时，将传感器A的蓝色（负极）连接到负载（保险丝线圈或PLC输??入IO），其黄色（正极）和蓝色（负极）传感器B的连接，B的白色可接电源正极（0），这样负载就相当于信号线。 A和B串联形成回路，只要其中一个失去信号，另一个也会被切断。
所以当有负载时，通常是PLC。 输出为高电平24V负极，经过负载后与0V正极产生环路导通。
图1 两线制传感器开关串连接图
二、三线传感器串联
对于三线感应开关，白线（红线）为直流负极，白色为直流正极，白线为信号线。 我们以NPN传感器为例。 单个传感器接线如右图2所示：
图2 三线接线示意图
如图3所示，串联时，我们将A、B传感器的蓝线同时接24V负极串联和并联接线图接法，A传感器的蓝线（OUT）接负载（PLC，如果如果是保险丝线圈，则OUT应接保险丝线圈的负极）； A的白色传感器线与B的蓝色（OUT）线短接，B的红线接24V正极。
图3 三线传感器串连接图
3、感应开关并联
当设备某一站有多个同时动作模块，但只需要采集一个IO时，我们可以将传感器并联起来。
如右图，两线制传感器并联时，如果是源极连接，只需将A、B的红线（红线）接即可接入信号，白线接0V； 水槽连接则相反。
图4 两线制并联

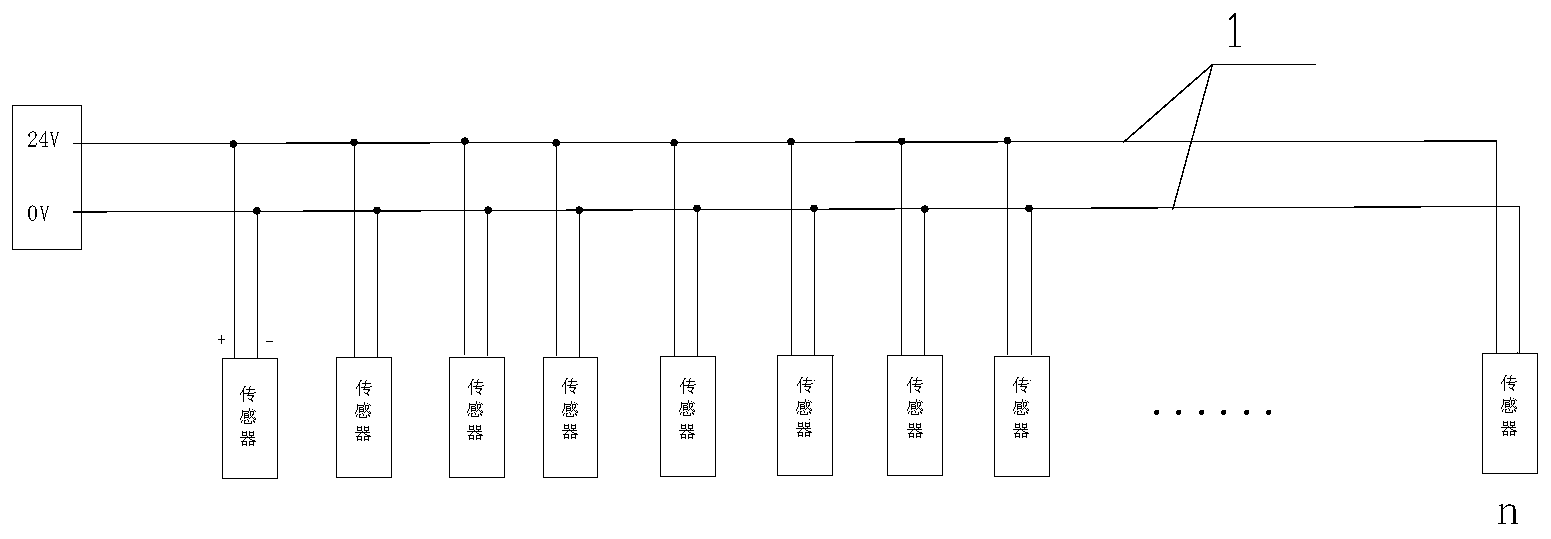

如果是三线传感器，需要将每组相同的线并联，即A、B的红色（棕色）接24V负极，白色接24V正极极，两个传感器的红色输出连接到负载 IO 。
注意：A 和 B 传感器必须是同一类型（与 PNP 或 NPN 相同）。 传感器串联时，如果其中一个传感器出现问题，那么其电路就会被破坏，这很安全串联和并联接线图接法，但排除问题不方便； 如果传感器并联，一个传感器出现问题不会影响其他站的工作，方便故障排除。 最后根据需要选择设计方案。
