内部电阻的Delta接法和Y接法
电路图中所示。
?电路没有以前共用电阻的串联和并联两种连接方式。 这是电阻器的一种特殊连接形式，称为电桥。
这样的电路应该如何分析呢？ 需要使用的内部电阻连接方法有两种——三角形连接和Y形连接。 为了表达方便，在相应的电路端口上标有端子标号，内部电阻的名称也用相应的端子标签表示。 。

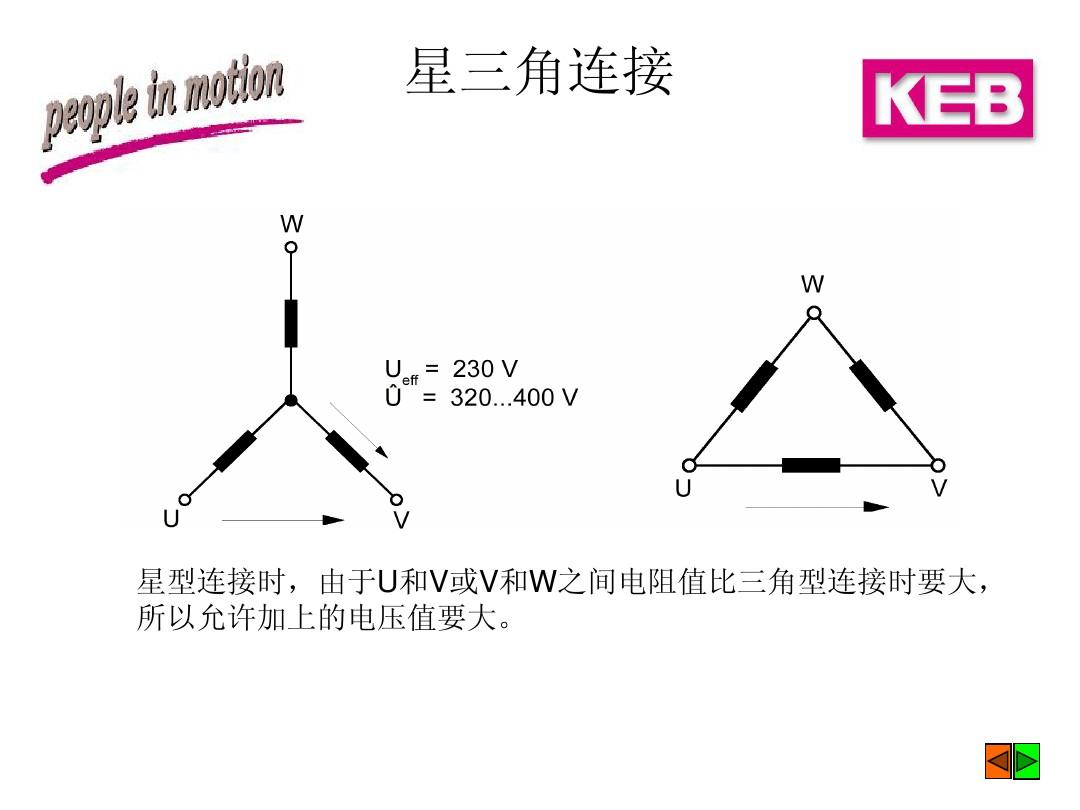

?内阻的Delta接法和Y接法
内部电阻的三角形接法和Y形接法的电路连接是通过这两种方法的相互变换来实现的，即两图中相应端子符号与外部电路的连接位置保持不变，三个端口内部电路的电阻阻值和连接方式相互转化。 将三角形连接转换为Y形连接的公式如下：
?Y形连接转三角形连接的公式如下：
?公式的推导需要用到电路的基本定理。 有兴趣的读者可以找到基尔霍夫电压定理和基尔霍夫电流定理的内容自行推导。 这里只给出相互转换的公式。
我们来看看下图中的桥式电路。 不难发现图中的R1、R2、R3符合Y形接法，将其转化为对应的三角形法，即可得到电路图。
?改造后的桥式电路
为了便于分析，我们将图中的电路稍微改成图中的方式，这样就可以清楚地看到内部电阻的串并联关系。
桥式电路还可以采用其他方法进行划分。 例如，内部电阻R1、R2、R4呈三角形连接串联和并联电阻电路图串联和并联电阻电路图，可以将其转换为Y形连接以进行通信。
