220KV高压电缆耐压试验装置
串联谐振和并联谐振的特点是什么？

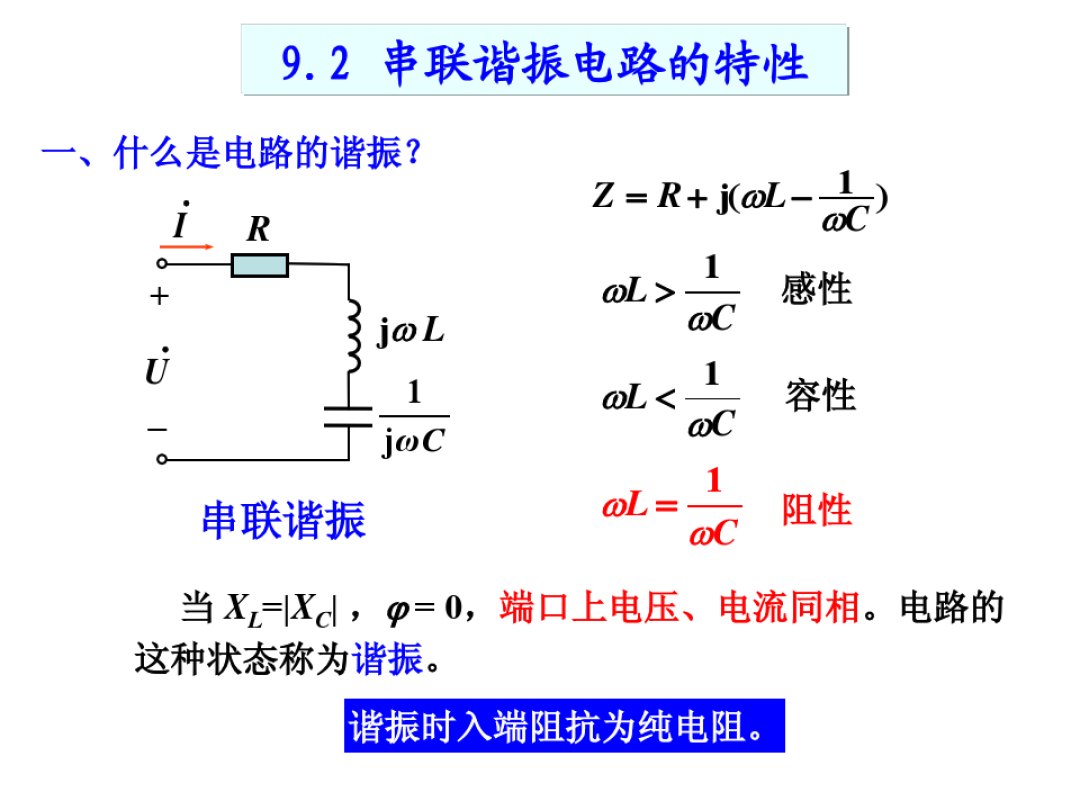

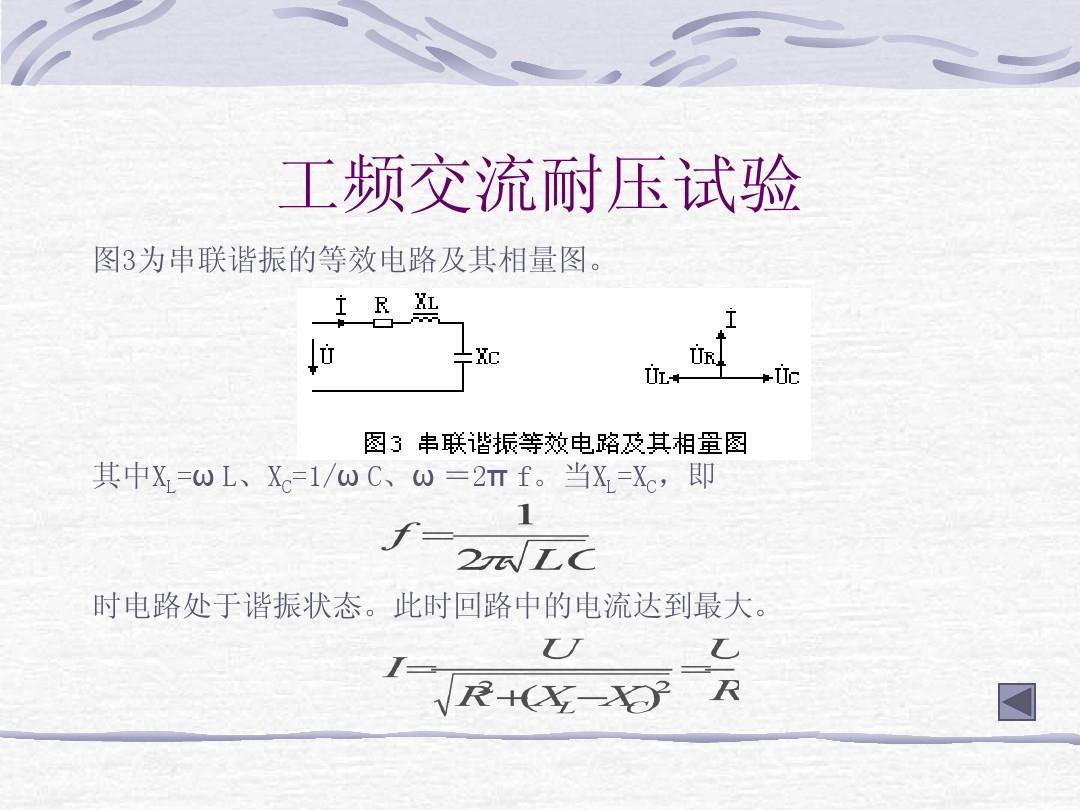

在内阻和电感的串联电路中，电流和电流同相，称为串联谐振（也称为变频谐振）。 Pilot Test 的特点是：电路为纯内阻，电源、电压、电压同相电流串联和并联的特点，检测x等于0，阻抗z等于内阻r。 此时电路阻抗最小，电压最大。 电感和电容上可能会形成比电源电流大很多倍的大电流。 ZSBP-/270kV变频串联谐振交流耐压装置和220KV高压电缆作为耐压试验装置，故串联谐振称为电流谐振。 在电力工程中，由于串联谐振会引起过电流和高电压，从而损坏电气设备，因此必须防止串联谐振。
在内阻、??电容、电感的并联电路中，存在电路端电流与总电压同相的现象，称为并联谐振。 其特点是：并联谐振是一种完全补偿，电源不需要提供无功功率。 内阻所需的有功功率，并联谐振电路的总阻抗很大，所以电路的总电压显得很小，但对于每个支路来说，电压可能远大于总电流电流串联和并联的特点，所以并联谐振是又称电压谐振和并联谐振，不会形成危及设备安全的谐振过电流，但各支路会形成过电压。
ZSBP-/270kV变频串联谐振交流耐压装置、220KV高压电缆耐压试验装置
串联谐振测试对象及测试要求：
开关、母线、绝缘子、套管等电气设备的110kV交流耐压试验，中试控股的试验频率为20-300Hz，试验电流不超过265kV。
主变分段绝缘110kV/AC耐压试验，电容≤0.018μF，试验频率45-65Hz，试验电流不超过80kV。
35kV/电缆1km，电容≤0.1945μF，测试频率20-300Hz，测试电流52kV。
6kV/3*电缆6500m，电容≤2.13μF，测试频率20-300Hz，测试电流15kV。
10kV/50MW发电机，中试容量≤0.33uF，试验频率45-55Hz，试验电流不超过23kV。
工作环境：
环境湿度：-150C–400C；
相对温度：≤90%RH；
海拔：≤3000米；
设备主要技术参数及功能：
额定容量：;
输入电源：三相220V/单相380V电流，频率50Hz；
额定电流：45kV； 90kV； 180kV； 270kV
额定电压：7.2A； 3.6A; 1.8A; 1.2A;
ZSBP-/270kV变频串联谐振交流耐压装置、220KV高压电缆穿孔耐压试验装置工作频率：20-300Hz；
波形畸变率：输出电流波形畸变率≤1%；
工作时间：额定负载下允许连续60min； 缺相1.1次1分钟；
温升：Pilot Test 额定负载下连续运行60分钟后，温升≤65K；
质量激励：设备本身Q≥30(f=45Hz)；
先导测试保持保护功能：对被测产品具有过流、过压、闪络保护（详见变频电源）；
检测精度：系统有效值为1.5；
ZSBP-/270kV变频串联谐振交流耐压装置、220KV高压电缆耐压试验装置中试控股采用谐振原理，在系统回路中形成一定频率的电流和回路中的电容，检测形式谐振。 电容（测试品）两端形成谐振电流后，升压使电容两端电流达到测试电流。
通过以上原理和现场实际试验情况，变频串联谐振试验装置试验中的过电流通常出现在两种情况下，一种是仪器在寻找谐振点形成谐振电流时； 另一种是当升压电压达到测试电流时。
Pilot 通过串联谐振测试找到谐振点并将电压升压至测试电流时，如果测试产品耐压不合格或现场环境无大的变化，测试不会形成过流保护或其他问题。 过错。 并且由于电网电流不是恒定的，电源的输入电流是波动的，所以高压输出也有一定的波动，可能导致电压尖峰过流保护。 如果电源电流有波动，可以调整仪器的过流保护，增加过流保护设置。 我们通常要求过流保护设置为电流保护的1.1倍。 这时候设置成1.2倍基本没问题。
