电感器是电路中常见的重要元件，常用于信号混合、功率转换、信号耦合和磁场测量等领域。 它利用电磁感应原理电阻串联和并联的公式，形成感应电动势，使通电电压发生变化。 两端电流与电压的变化率成反比，百分比是电感的一个重要参数：电感量，一般记为L。
▌简单电感的串并联
除了内部电阻和电容电阻串联和并联的公式，电感也可以串联或并联以产生新的电感。 估算串并联电感和电阻串并联的估算公式基本相同。 多个电感串联的电感量等于每个电感的电感值相减； 多个电感并联的电感等于每个并联电感的电感的倒数之和取倒数。
▲电感串联

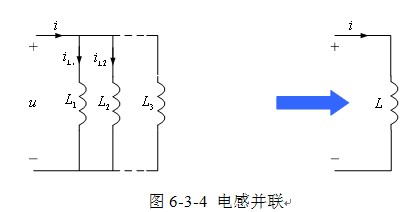

▲电感并联
与内阻不同，电感之间可能存在相互电磁耦合关系，尤其是空芯电感，磁场会存在于电感周围较大的空间内。 如果两个电感之间的距离很近，方向相同，很容易发生电磁耦合。 两个线圈之间的电磁耦合程度一般用互感()来衡量，它表征一个线圈在另一个线圈中的电压变化。 线圈中形成的感应电动势的大小。
对于M个互感的两个线圈L1和L2，可以列出它们之间的等效电路：
▲两个互感线圈的等效电路
根据感应电动势的极性，可以定义两个互感线圈之间的“同端”。 根据极性是否与参考电流的方向相同，可分为普通互感和抗互感。
电感与互感串并联后的电感量估算变得复杂。 网络文章....[1]中给出了互感线圈串并联估算的基本技巧。
▌互感串联
两个线圈之间存在互感。 当它们同相串联时，对应的电感为：
▲两个电感同相串联
可以根据KVL定律写出串联电流方程，可以证明：
如果是反相串联，按照同样的方法，可以证明对应的等效电感为：
▲ 两个电感线圈反向串联
根据这个公式，可以检测出两个线圈之间的互感M。 即分别检测L1和L2，然后分别检测其同相和反相串联后的电感，即可估算出它们之间的互感M。
▌有互感和电感并联
两个互感为M的线圈L1、L2并联时，对应的等效电感为：
(1)同相并联
▲具有互感的线圈并联
左：同相并联； 右图：反相并联 (2) 反相并联
公式的证明过程有点复杂，请参考后面论文中的求解过程。 [1]
由里面的公式可知，当互感M等于0时，它们退化为简单电感的初始串并联估算公式。
▌互感线圈的等效变换
互感电路的存在通?；崾沟缏贩治龈丛踊?。 用T型电路对互感的两个线圈进行等效变换，可以简化电路分析。 下面给出通过互感耦合在一起的电路的等效变换。
▲相同互感的等效变换
等效转换后的电路已经消除了互感，后续的电路分析可以使用基尔霍夫电流电流定律（KCL&KVL）进行分析。
参考
[1]
....:%/%%%%.pdf#:~:text=%%20of%%%%20As%20was,%20by%20a%%20of%%%20M。
