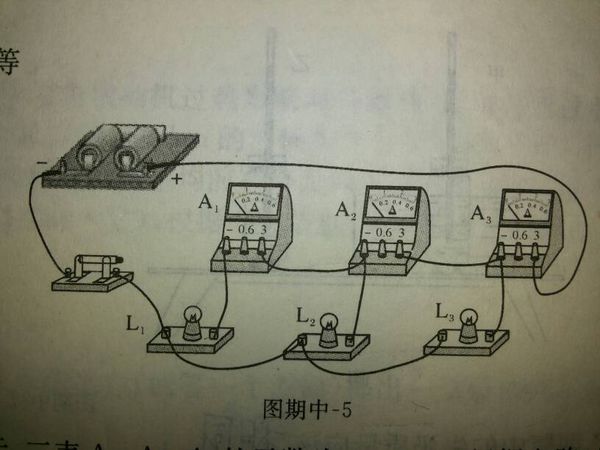

1.某同事在实验中联接的实物如图，请你在方框内画出相应的电路图．
先剖析各器件的联接形式，之后用导线将各器件依次联接上去，按照实物图完成电路图即可．
解析
从电源负极依次经过灯泡L1、灯泡L2、开关回到电源正极，电流表并联在L2两端，如右图所示：
2.如图所示，用笔划线取代导线，将各器件连成电路．要求：L1、L2串联，电流表测L1两端电流，按电路的联接在左边的实线框内画出相应的电路图．
串联电路是指各电路器件顺次联接，电流表测L1两端的电流说明电流表并联在L1的两端；之后按电压流向法联接实物图和画出电路图．
解析
（1）按电压流向法，线联接电源之后依次串联开关、灯泡L2、灯泡L1回到电源的正极初三物理电路图，之后把电流表并联在灯泡L1的两端即可，如右图所示：
（2）先画出电源，从电源的负极出发依次画出开关、灯泡L2、灯泡L1回到电源的正极，最后把电流表画在灯泡L1两端即可，如右图所示：
3.如图1所示的实验是用伏安法测小灯泡内阻的实验．
（1）用笔划线取代导线将图中的滑动变阻器及电流表接入电路中．当开关闭合之前，滑动变阻器的滑片应处在电阻端；
（2）若小李朋友根据设计的电路进行实验时，电压表和电流表的示数如图2甲、乙所示，则电压表的读数是，电流表的读数是，灯泡的电阻是Ω．
（3）若闭合开关后发觉电压表表针偏转较大，电流表表针没有偏转，该故障的缘由是（选填下述故障缘由的字母代号）．
A．灯泡两端接线漏电
B．电源接触不良
C．灯泡两端接线断路
D．电压表接线漏电
（1）滑动变阻器按一上一下的原则串联在电路中，电流表与灯泡并联，据此联接电路图；当开关闭合之前，为?；さ缏罚渥杵鹘尤氲缏返牡缱栌ξ渥杵鞯淖畲蟮缱瑁?span style="display:none">jb9物理好资源网(原物理ok网)
（2）按照水表的阻值和分度值读出示数，借助欧姆定理求出R的电阻；
（3）电压表表针偏转，电流表表针没有偏转，说明电路是通路，问题出在电流表接线柱接触不良或内阻漏电（两端电流为0）．
解析
（1）滑动变阻器的任意上方接线柱与灯泡串联，电流表与灯泡并联，如右图所示：
当开关闭合之前，保护电路的滑动变阻器的滑片处于最大电阻处的C端；
（2）电压表接的是0～0.6A阻值，分度值为0.02A，其示数为I=0.28A；
电流表用的阻值为0～15V阻值，分度值为0.5V，其示数为U=8.5V，
内阻R的电阻R=
≈30.4Ω；
（3）若闭合开关后，电压表表针偏转初三物理电路图，电流表表针没有偏转，说明电路是通路，问题出在：内阻漏电（两端电流为0），故障缘由A．
故答案为：
（1）如上图所示；C；
（2）0.28；8.5；30.4；
（3）A．
