双控开关接线全图!含电路图原理和接法

更新时间:2023-11-03 文章作者:佚名 信息来源:网络整理 阅读次数:

双控开关接线分单联双控、双联双控开关、三联双控开关三种,在本文土巴兔小编主要通过介绍是哪些是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为你们介绍双控开关截图,为你们做电路接线参考。StK物理好资源网(原物理ok网)

一、什么是双控开关StK物理好资源网(原物理ok网)

1、双控开关的种类StK物理好资源网(原物理ok网)

双控开关由于控制面板上开关按键的不同可以分为单联双控开关、双联双控开关、三联双控开关,根据联数的降低接线困难也会递增,这个时侯一张全面的双控开关接线图能够帮上大忙了,下边就逐一来探讨这三种双控开关的原理、接法和接线图。StK物理好资源网(原物理ok网)

2、什么是双控开关StK物理好资源网(原物理ok网)

首先我们先了解哪些是双控开关串联开关的接线方法,双控开关是指对某个设备进行两个地方的分别控制,例如假如是照明灯,那有在卧室进门控制书房灯光的,你到了房间要睡着的时侯再跑去书房熄灯就累了,在厨房你可以也安一个开关对书房灯进行控制。同样在鞋厂上面对某个马达进行两地控制都是很平常的事情,所以双联双控就是指不地方的两个面板上各两个键,共控制两个电源达到在不同地方可以控制同一设备(如,照明灯)。StK物理好资源网(原物理ok网)

二、单联双控开关接线图(含原理和接线方式)StK物理好资源网(原物理ok网)

1、单联双控开关接线图StK物理好资源网(原物理ok网)

2、单联双控开关原理StK物理好资源网(原物理ok网)

单联双控开关实际上就是两个单刀双掷开关串联上去后再接入电路。每位单刀双掷开关有三个接线端,分别连着两个触点和一个刀。StK物理好资源网(原物理ok网)

串联接线开关方法视频_串联开关的接线方法_串联接线开关方法图解StK物理好资源网(原物理ok网)

3、单联双控开关接法StK物理好资源网(原物理ok网)

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,之后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。为此两个开关都可以控制灯。两个开关可以置于走道的上下两端,或过道的两端,这样可以在步入过道前关灯,通过过道后在另一端开灯,既能照明,又能避开人走灯不灭而浪费电。StK物理好资源网(原物理ok网)

三、双联双控开关接线图(含原理和接线方式)StK物理好资源网(原物理ok网)

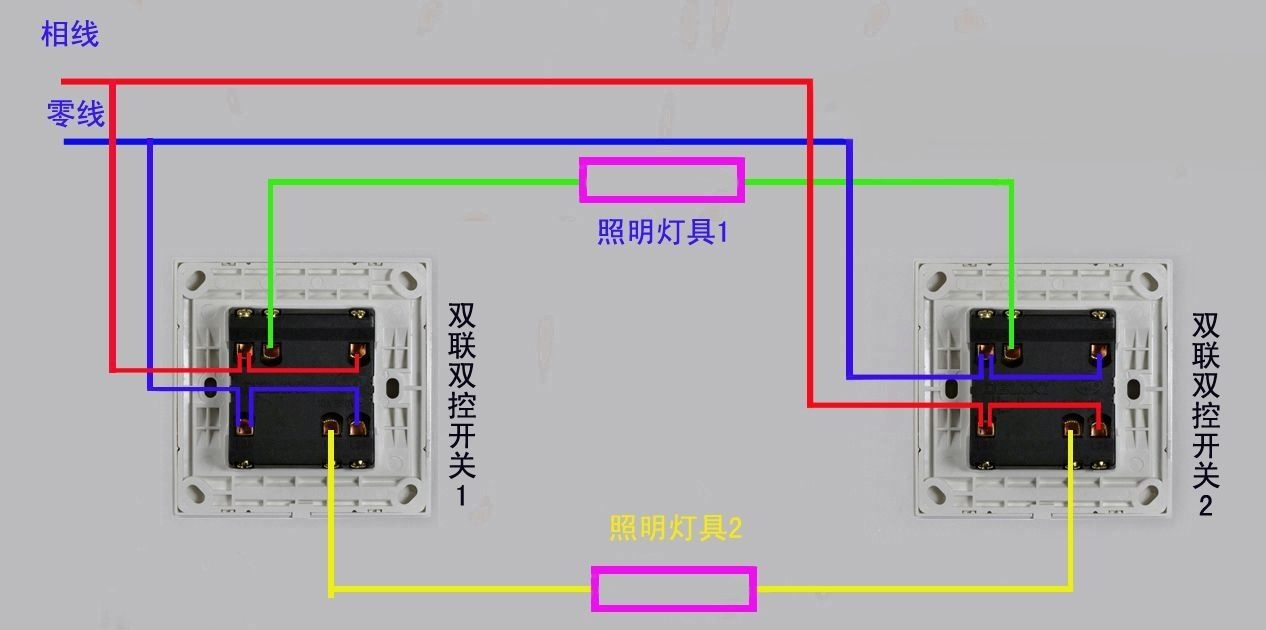

1、双联双控开关接线图StK物理好资源网(原物理ok网)

双联双控开关接线图1StK物理好资源网(原物理ok网)

2、双联双控开关原理StK物理好资源网(原物理ok网)

双联双控开关的定义与单联双控开关的定义差不多,惟一的区别就是双联是2个按键的开关,单联就只是一个按键的开关。那哪些是双联双控开关呢?虽然很简单,就是指在一个面板上,通过两个按键来控制两个用电设备,就是两个开关控制这两条电路。StK物理好资源网(原物理ok网)

3、双联双控开关的接线StK物理好资源网(原物理ok网)

先将一个双控开关的中间接线柱联接到火线串联开关的接线方法,再将另一个双控开关的中间接线柱联接到灯管(或螺口灯具的中心舌片),之后联接来回线,也就是用两条红色导线任意联接上下两个接线柱;零线则直接联接到灯管的另一个触点(或螺口灯具的螺纹)这样就完成联接了。StK物理好资源网(原物理ok网)

串联接线开关方法图解_串联接线开关方法视频_串联开关的接线方法StK物理好资源网(原物理ok网)

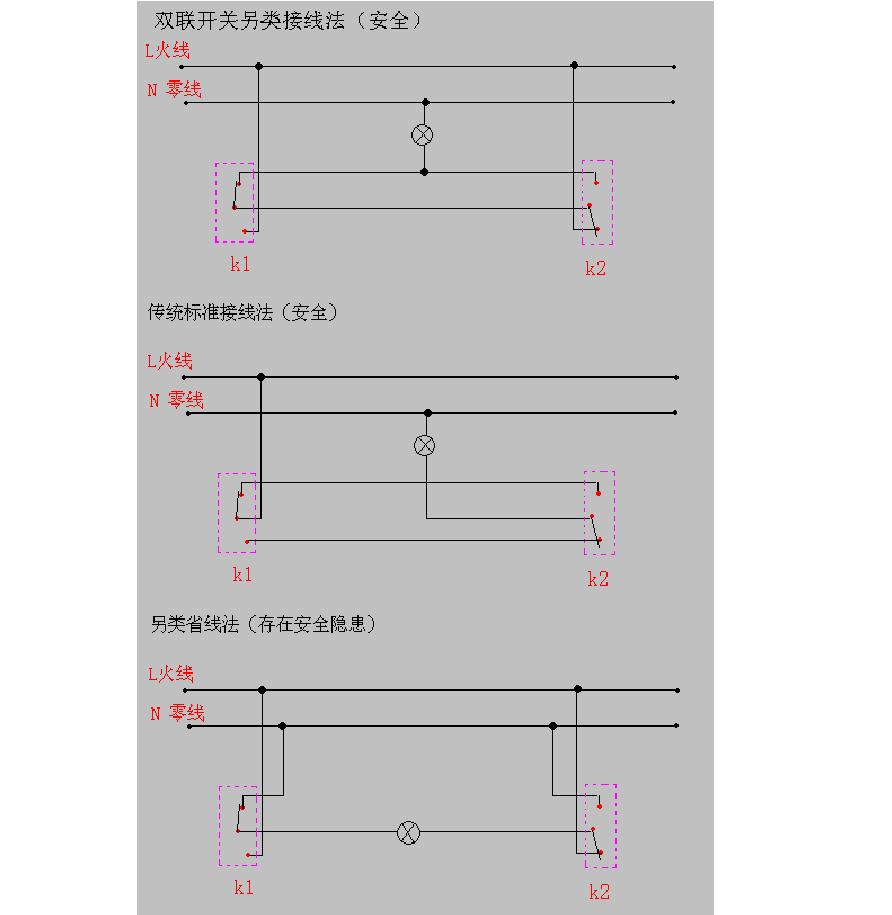

双联双控开关接线图2StK物理好资源网(原物理ok网)

四、三联双控开关接线图(含原理的接线方式)StK物理好资源网(原物理ok网)

1、三联双控开关接线图StK物理好资源网(原物理ok网)

三联双控开关接线图StK物理好资源网(原物理ok网)

2、三联双控开关的原理StK物理好资源网(原物理ok网)

三联双控开关的原理跟前面两种双控开关是一样的,就一个控制面板同时集合%E。StK物理好资源网(原物理ok网)
