游标卡尺是工业上常用的长度测量仪器。 可直接用于高精度测量工件，如工件的长度、内径、外径、深度等。 在日常工作中，很多人都会使用它，而且几乎每个人都熟悉它。 那么游标卡尺看似简单，但你真的用对了吗？Ucf物理好资源网(原物理ok网)

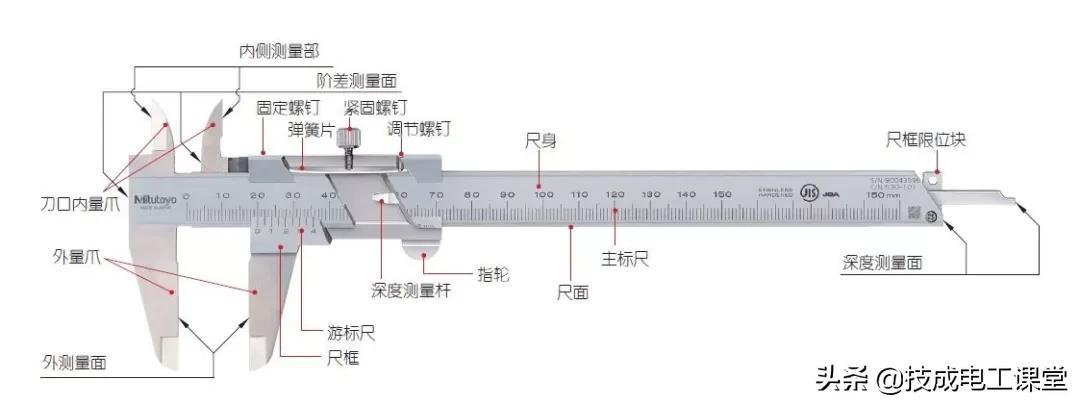

卡尺各部位名称Ucf物理好资源网(原物理ok网)
M型标准卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

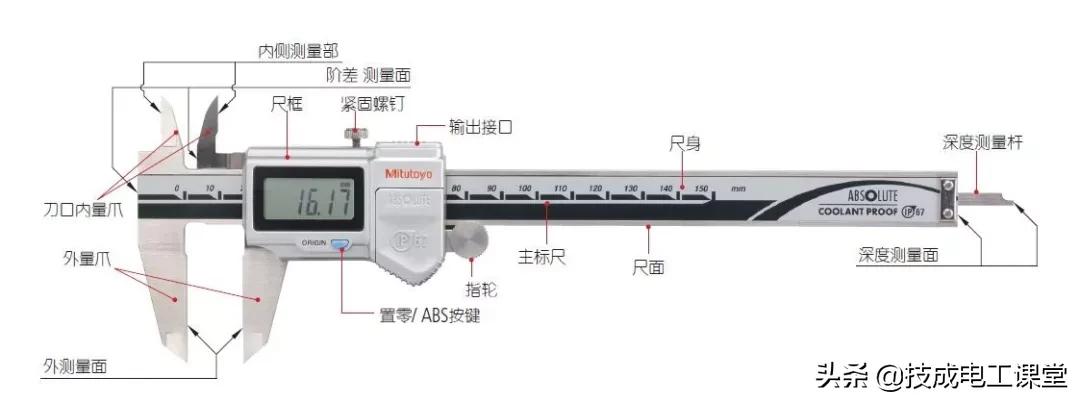

ABS数显卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
卡尺读数Ucf物理好资源网(原物理ok网)

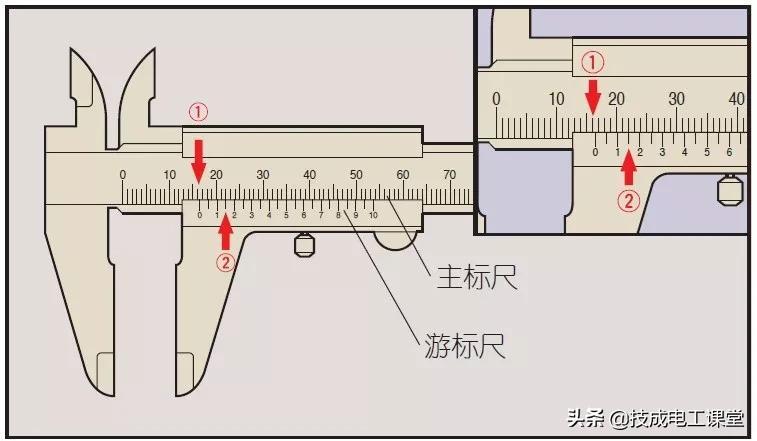

游标卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
分度值0.05mmUcf物理好资源网(原物理ok网)
①主尺读数16毫米Ucf物理好资源网(原物理ok网)
②游标刻度读数0.15毫米Ucf物理好资源网(原物理ok网)
—————————————————Ucf物理好资源网(原物理ok网)
读数值 16.15 毫米Ucf物理好资源网(原物理ok网)
注：②0.15mm为读取的主尺刻度与游标刻度重合的位置。Ucf物理好资源网(原物理ok网)

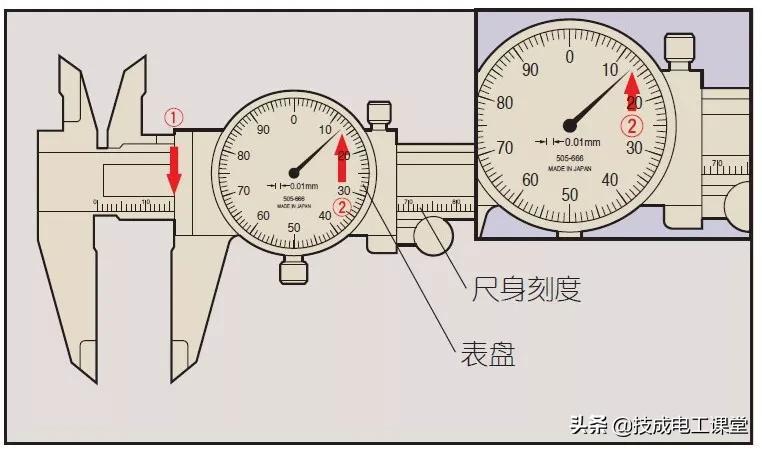

带表卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
分度值0.01mmUcf物理好资源网(原物理ok网)
①主尺读数16毫米Ucf物理好资源网(原物理ok网)
②表盘读数0.13毫米Ucf物理好资源网(原物理ok网)
—————————————————Ucf物理好资源网(原物理ok网)
读数值 16.13 毫米Ucf物理好资源网(原物理ok网)
卡尺测量应用Ucf物理好资源网(原物理ok网)
万能卡尺：Ucf物理好资源网(原物理ok网)

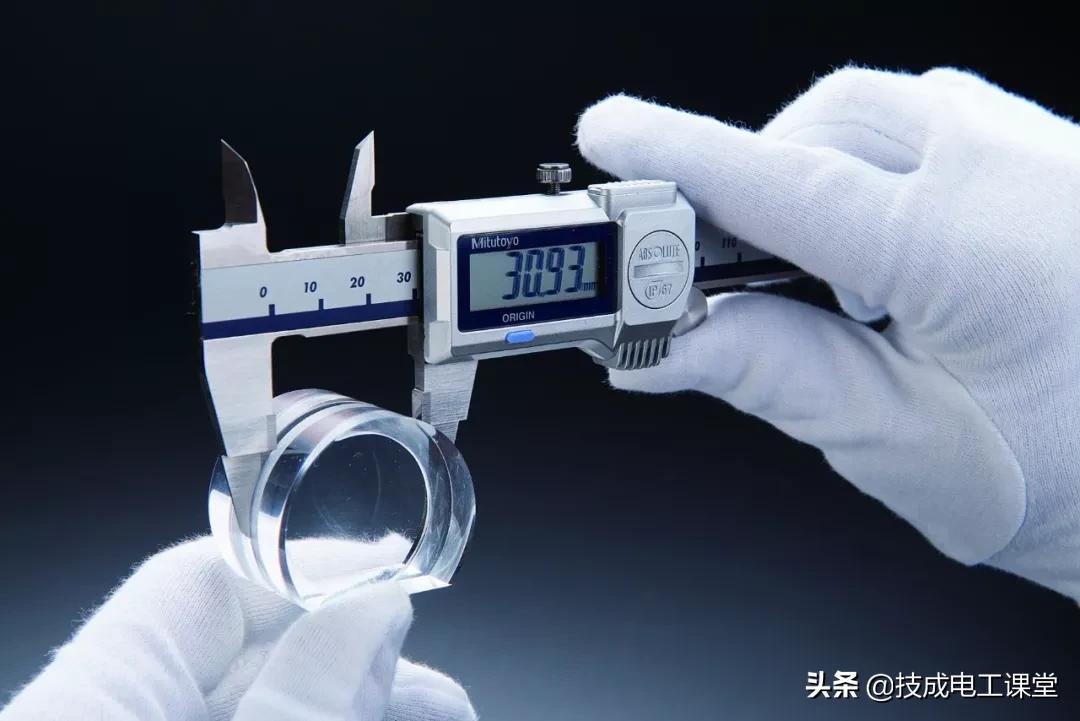

外形尺寸测量Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

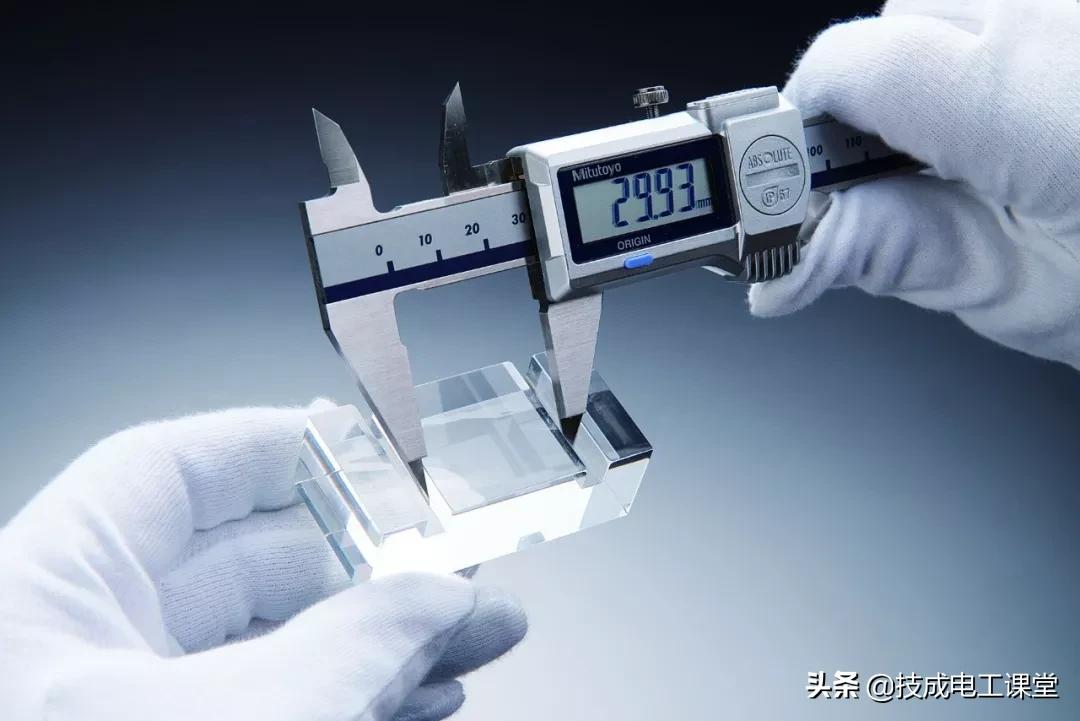

内部尺寸测量Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
步差测量Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
深度测量Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
特殊卡尺：Ucf物理好资源网(原物理ok网)
槽径测量_??爪卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
窄槽直径测量_薄卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

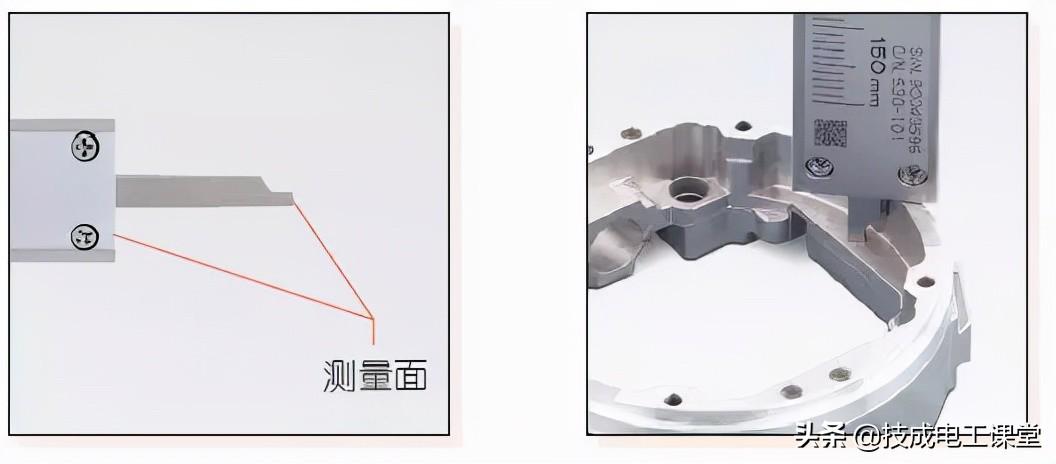

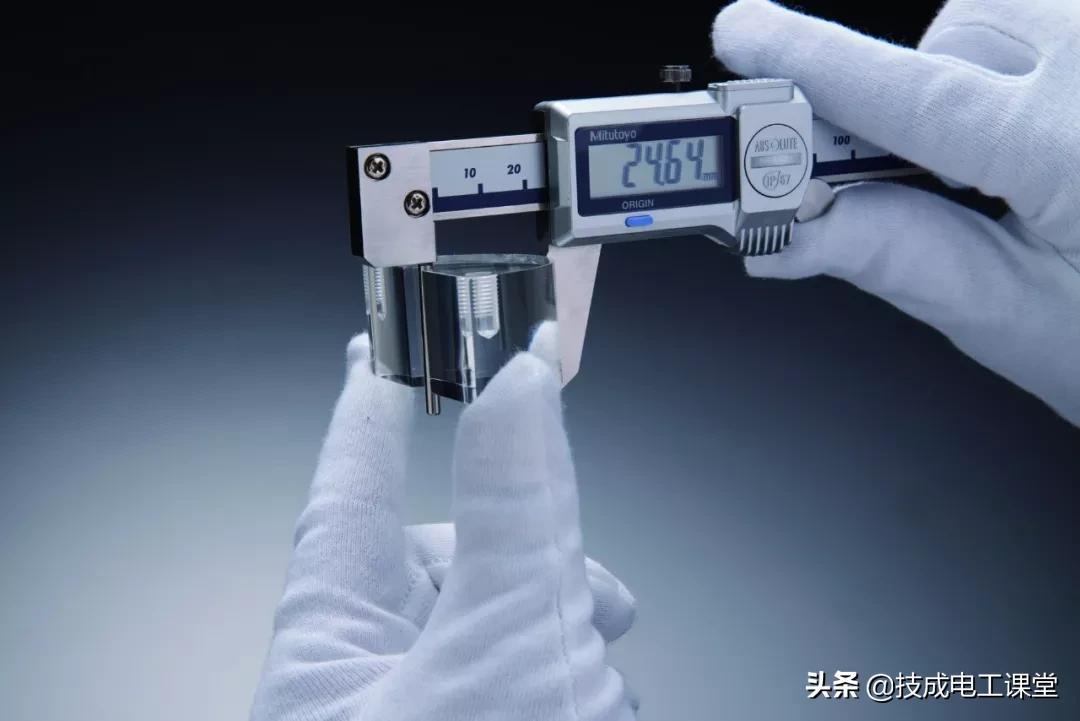

阶梯断面测量_偏置卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
管道壁厚测量_管道壁厚卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

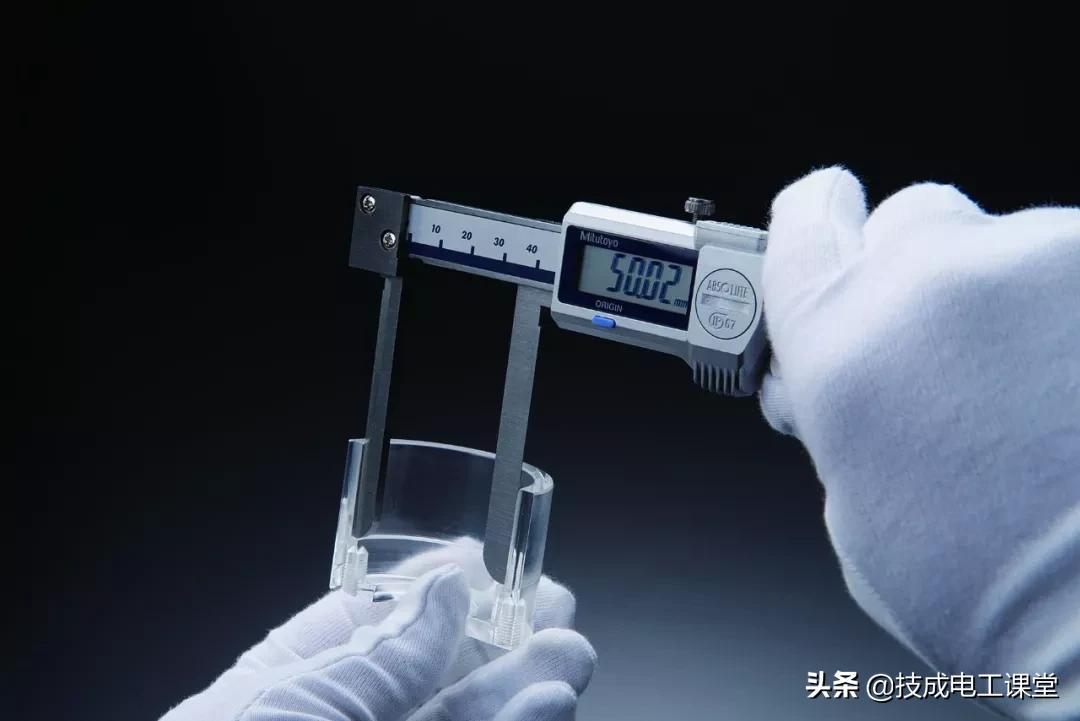

内径测量_内径卡尺Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
使用卡尺的注意事项Ucf物理好资源网(原物理ok网)
M型标准卡尺示例：Ucf物理好资源网(原物理ok网)
使用前注意事项Ucf物理好资源网(原物理ok网)

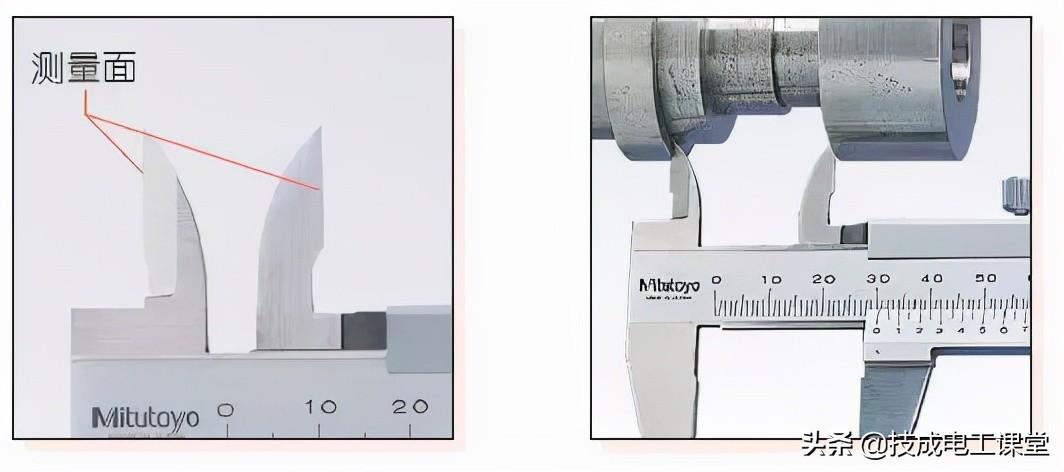

1、用少量千分尺润滑剂擦拭基准端面及滑动部位。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
2、全程移动尺框，确认是否卡住等。Ucf物理好资源网(原物理ok网)

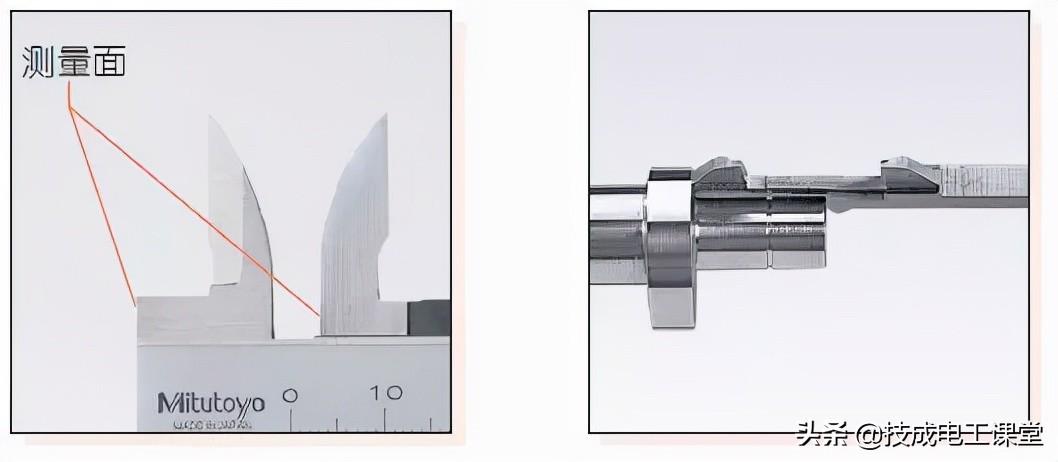

3. 清洁测量面后，使其贴合并确认以下事项：Ucf物理好资源网(原物理ok网)

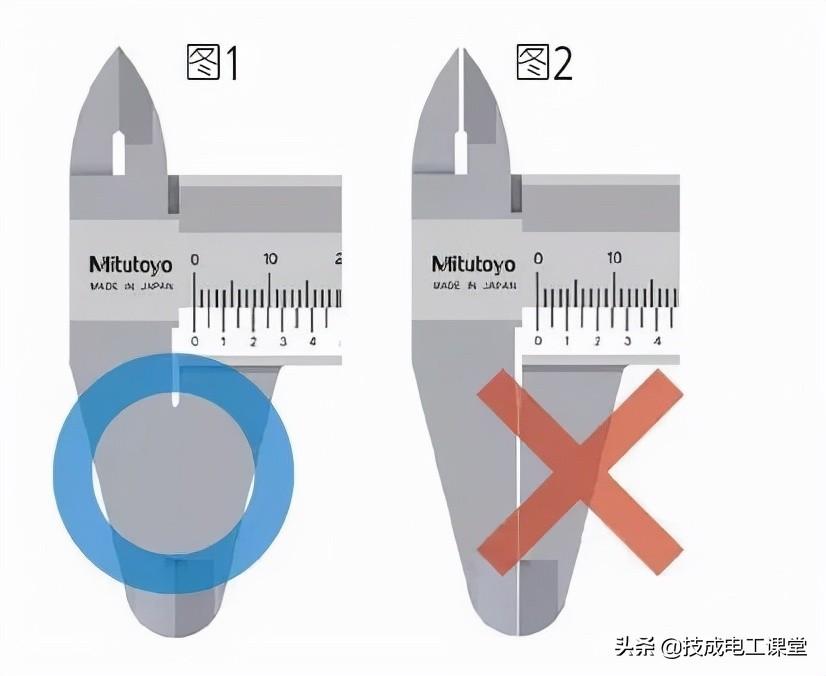

■外测量面：对准光源时，看不到光属于正常现象。 （图1）Ucf物理好资源网(原物理ok网)
有时，由于污渍、缺口或毛刺而导致不完全贴合时，可以看到光。 （图2）Ucf物理好资源网(原物理ok网)
■测量面内：当瞄准光源时，仅看到一点光是正常的。 （图1）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

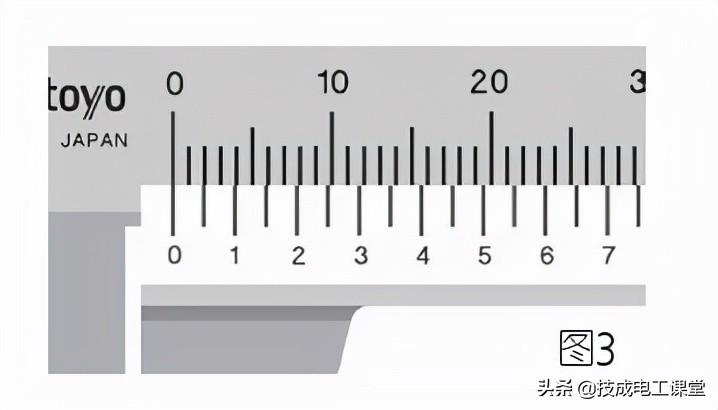

■请确认参考点。 （图3）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
使用过程中的注意事项Ucf物理好资源网(原物理ok网)

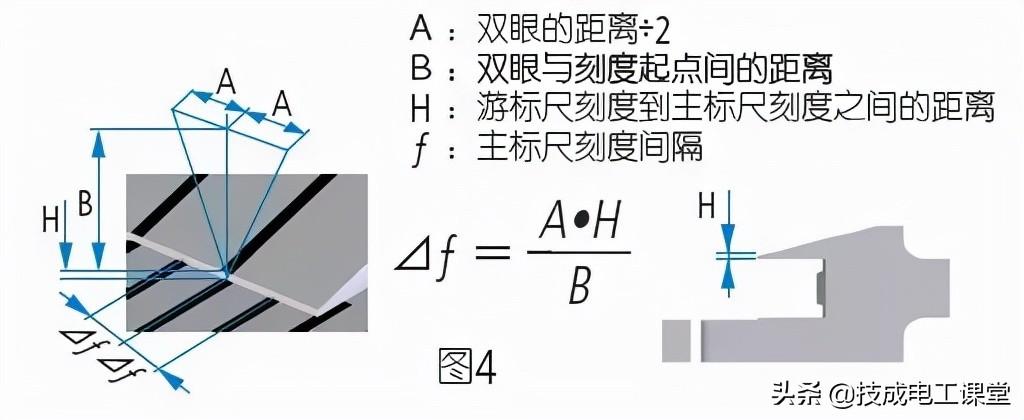

1、读取刻度时，请将眼睛瞄准前方，注意视差。 （图4）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

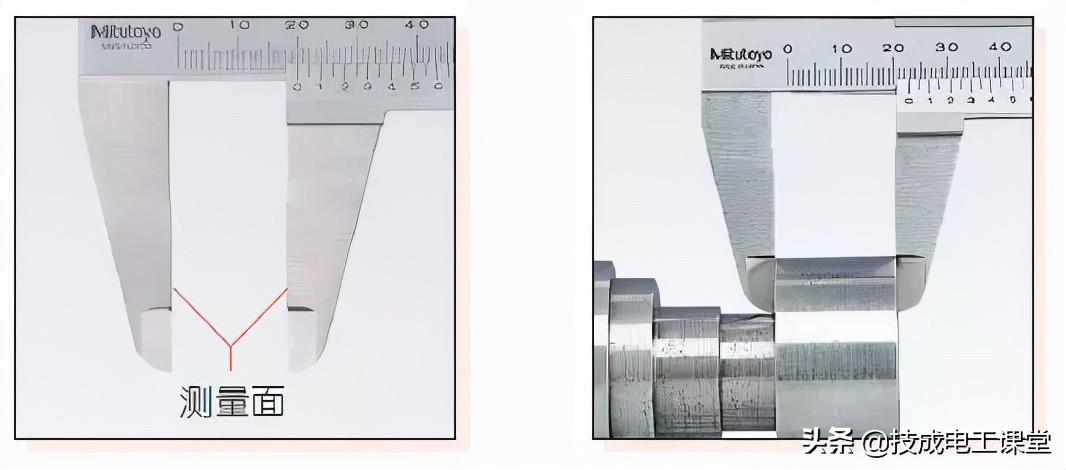

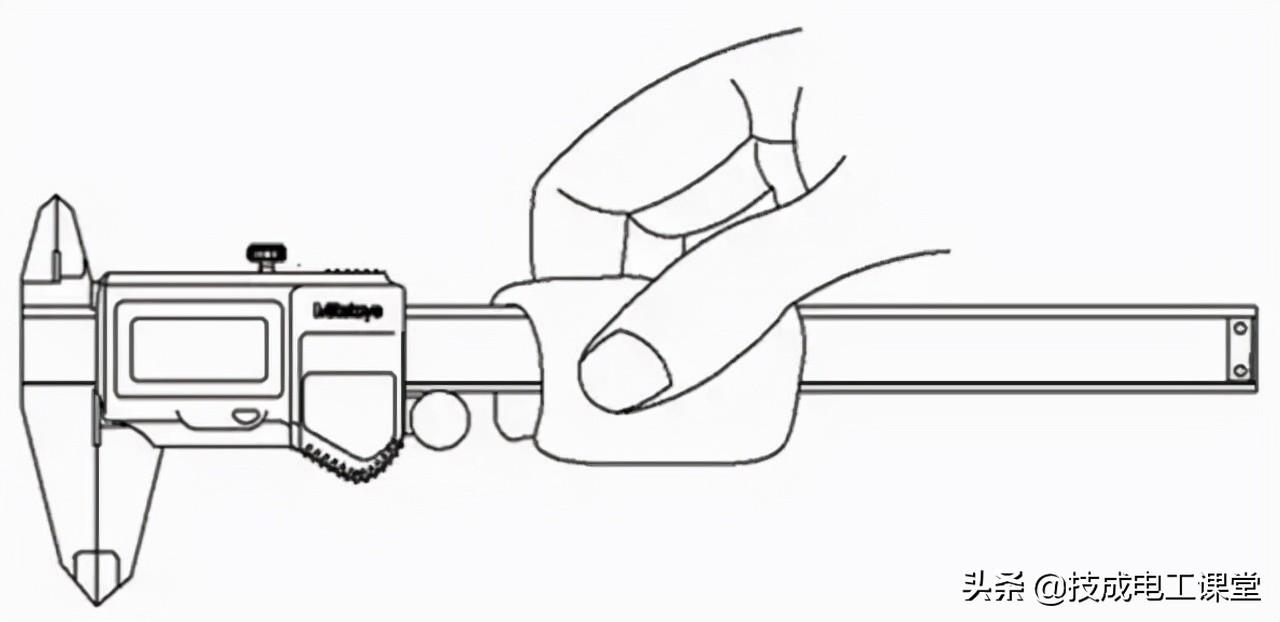

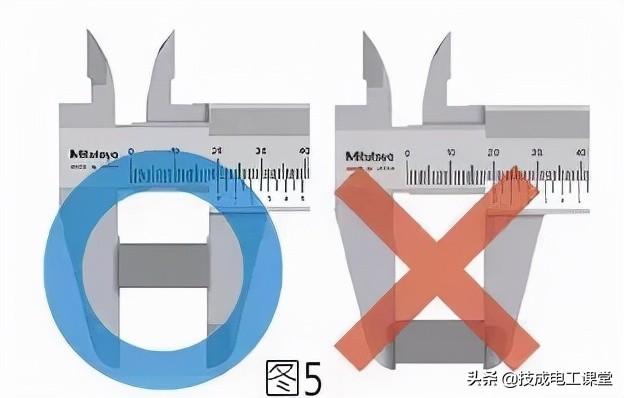

2、测量时，请用一定的力英语作文，尽量在测量爪的根部进行测量。 （图5）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

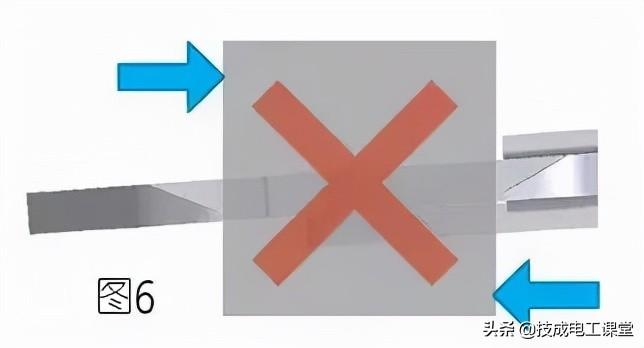

3. 请勿在测量面倾斜时进行测量。 （图6）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
使用后注意事项Ucf物理好资源网(原物理ok网)
1、使用完毕后，确认各部件有无损坏，并进行整体清洁。Ucf物理好资源网(原物理ok网)

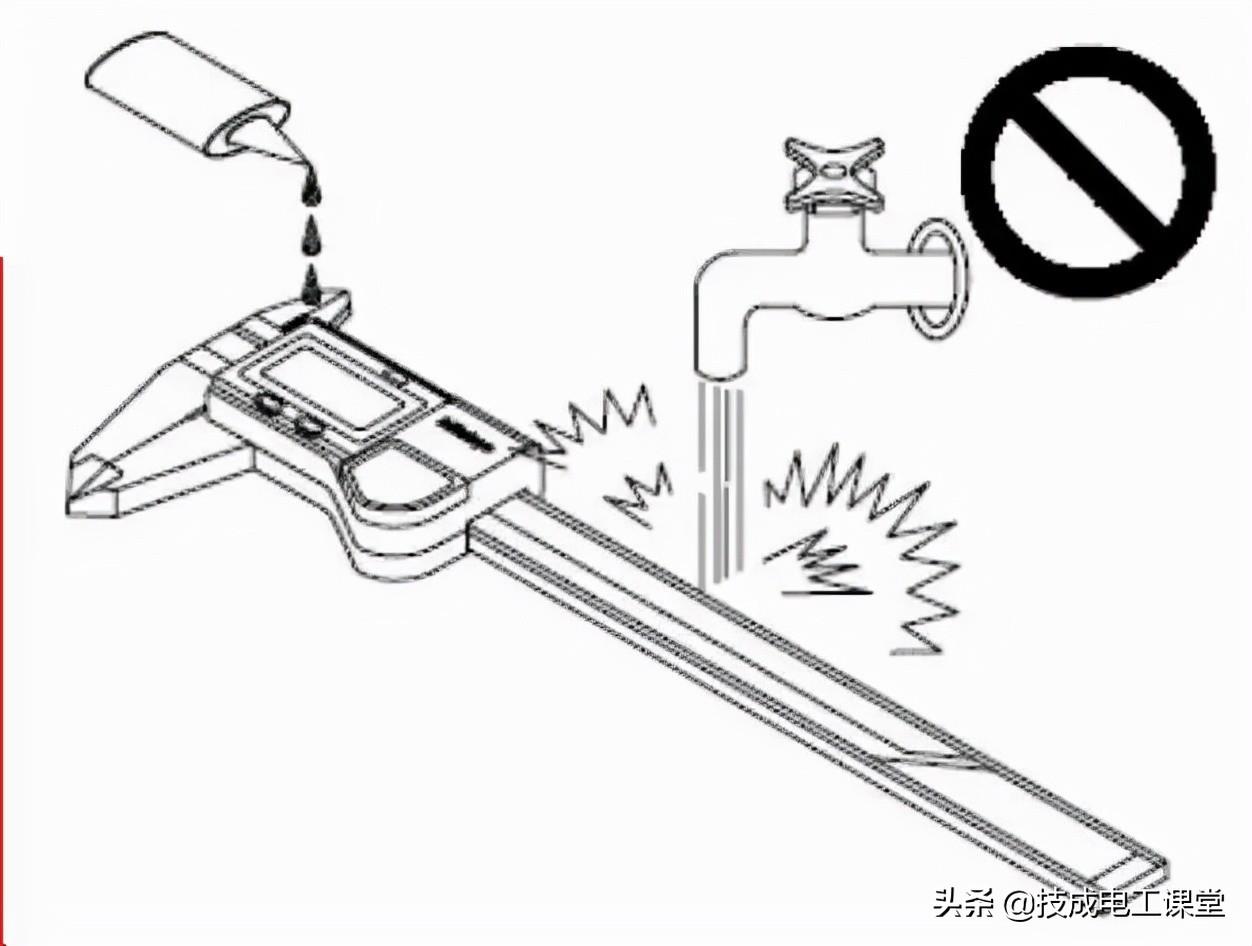

在附着水溶性切削油的地方使用时，清洗后一定要进行防锈处理。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

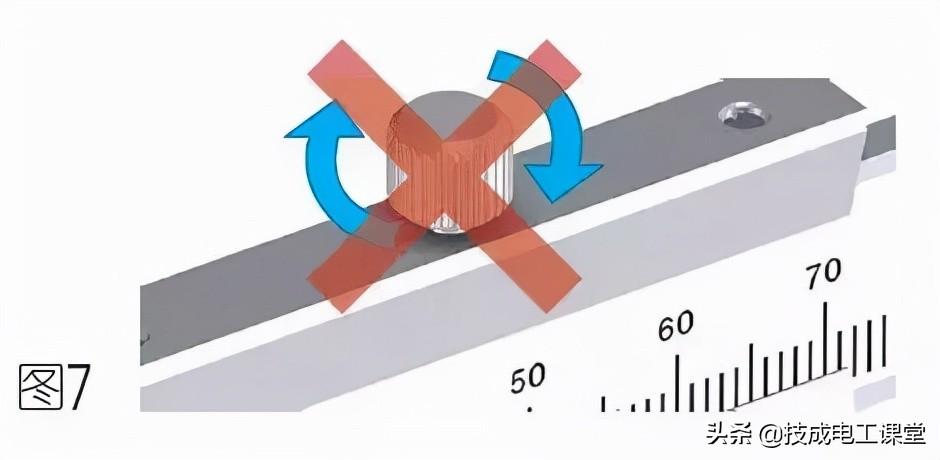

2、将外测量爪张开约0.2~2mm，存放时不要拧紧紧固螺钉。 （图7）Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)

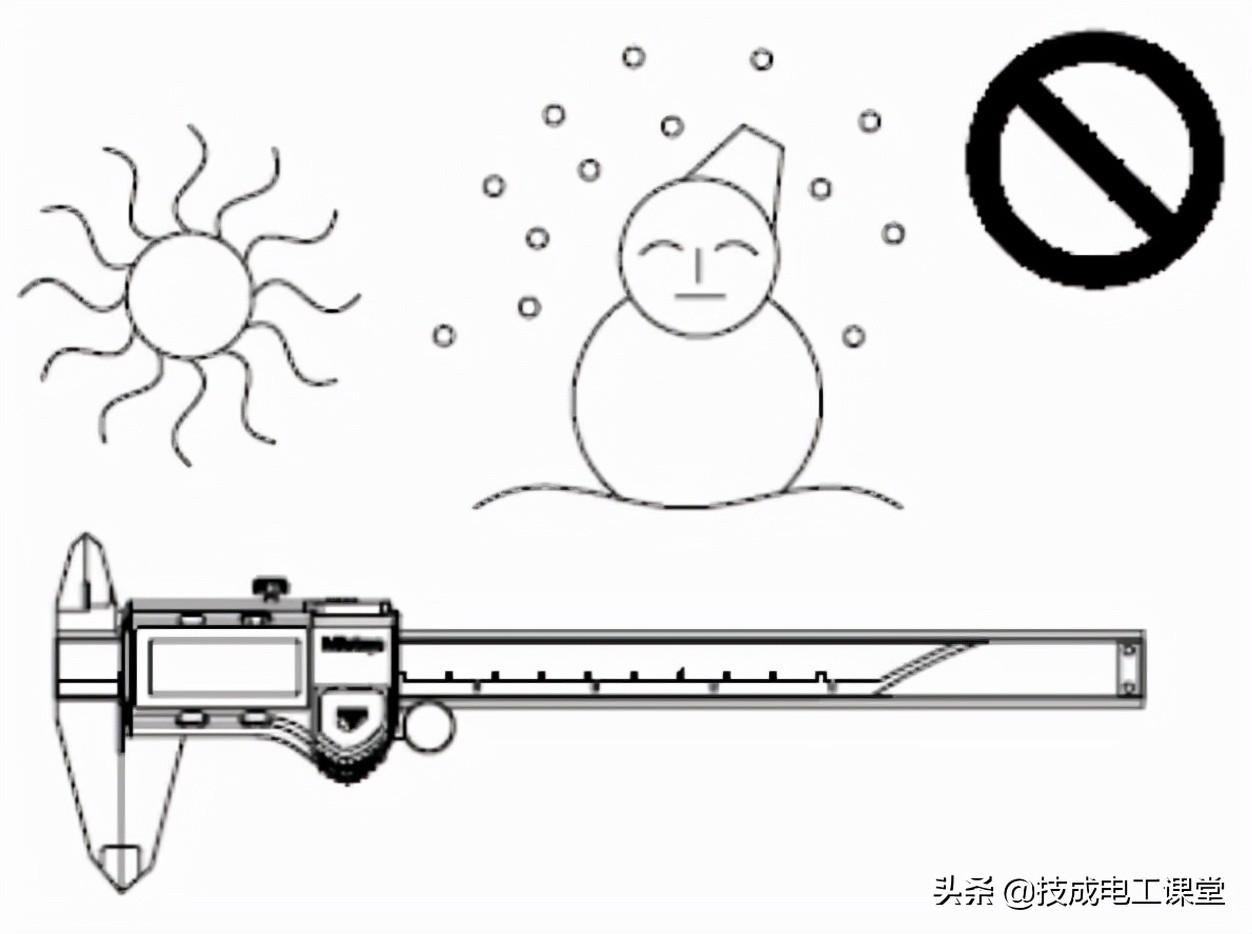

3、请勿存放在高温、高湿、多灰尘、油污的地方。Ucf物理好资源网(原物理ok网)
*如果使用数显卡尺，长期不使用请取出电池。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
使用过程中常见的几个问题Ucf物理好资源网(原物理ok网)
问答Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
1、新买的数显卡尺安装电池后游标卡尺读数练习，显示屏上闪烁“-----”。 是故障吗？Ucf物理好资源网(原物理ok网)
不不，这不是故障！Ucf物理好资源网(原物理ok网)

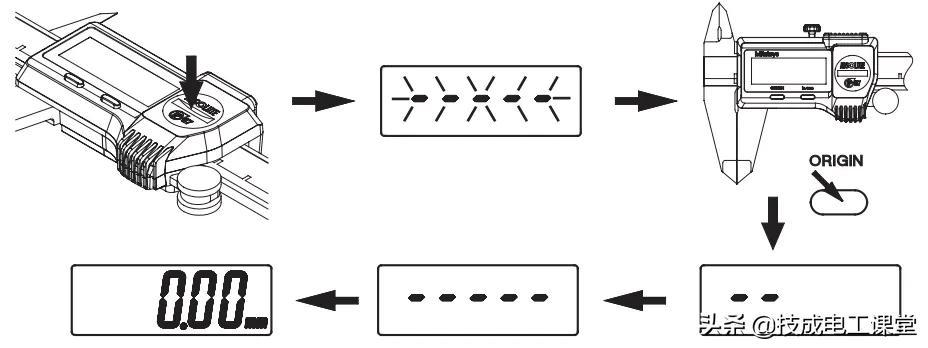

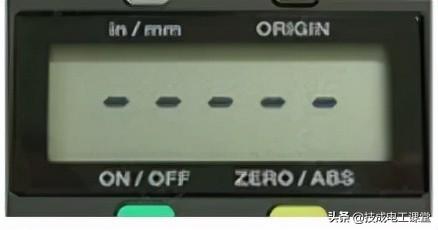

数显卡尺安装好电池后，显示屏会闪烁“-----”，如下图游标卡尺读数练习，表示需要进行（原点）设置。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
设置方法：Ucf物理好资源网(原物理ok网)
用细棒或指尖按住按钮1秒以上，直至屏幕显示数字“0.00”，完成原点设置。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
请注意：Ucf物理好资源网(原物理ok网)
●按住按钮时，手指压力适中，避免损坏按钮，待屏幕显示为零时松开。Ucf物理好资源网(原物理ok网)
●请勿使用针状尖端，否则可能会损坏按钮。Ucf物理好资源网(原物理ok网)
2. 数显卡尺显示屏最后一位显示“E”。 这是故障吗？Ucf物理好资源网(原物理ok网)

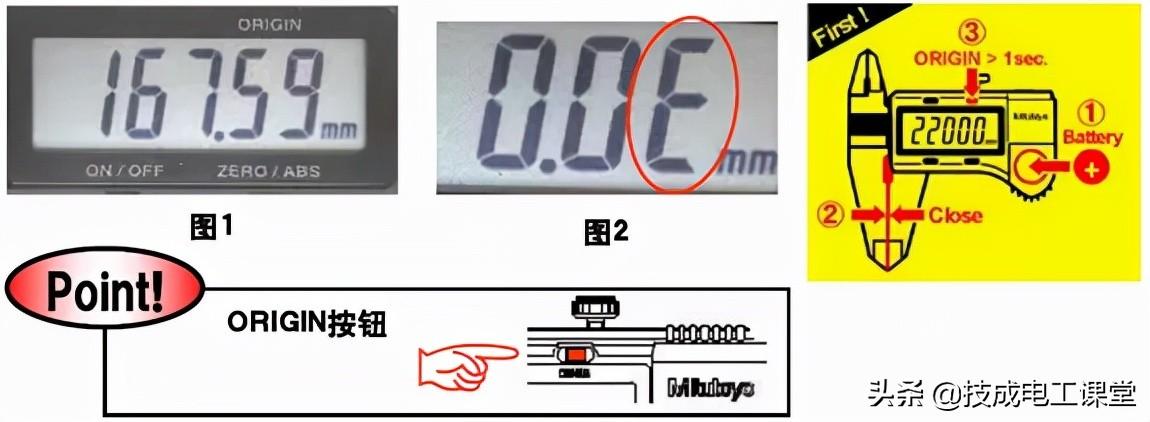

更换卡尺电池后，显示屏上可能出现任意值（如图1所示）。 如果直接使用卡尺而不设置原点，则会出现图2中最后一个“E”的错误信息。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
设置方法：Ucf物理好资源网(原物理ok网)
可参照上图右侧“更换电池→闭合测量爪→原点设置”的顺序进行设置，“E”显示消失。Ucf物理好资源网(原物理ok网)
3、使用卡尺时，数值出现错误。 是故障吗？Ucf物理好资源网(原物理ok网)

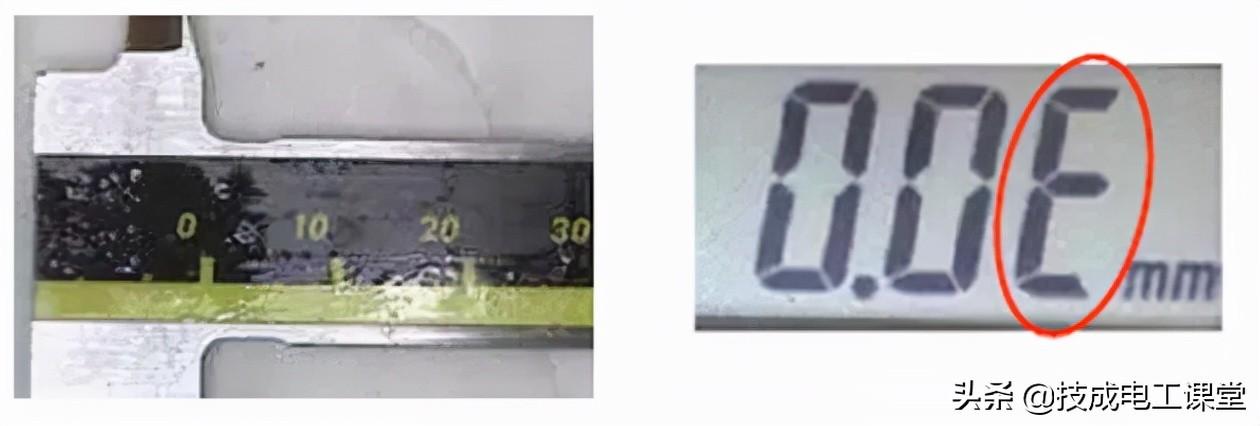

在 ABS 模式下，测量过程中数字显示屏上会出现“E”错误。 可能是尺体表面的污渍（如切削液侵入等）影响滑动部传感器的读数，导致误差。Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
解决方案：Ucf物理好资源网(原物理ok网)
需要擦拭和清洁尺子表面和滑动部件。 如果擦拭清洁后仍出现错误，请重新安装电池并进行设置。Ucf物理好资源网(原物理ok网)
如果切削液进入敏感的电子元件，会降低其性能。 如果需要在灰尘多、油污多的环境下使用，建议选择IP等级高的防冷却液卡钳！Ucf物理好资源网(原物理ok网)
4. 卡尺滑动不顺畅/正常。 是故障吗？Ucf物理好资源网(原物理ok网)

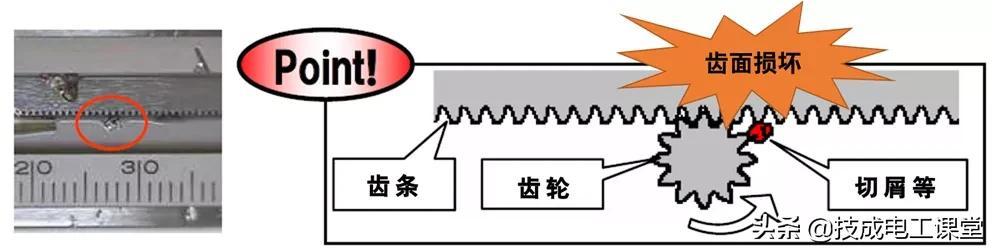

这种情况可能是切屑或异物进入尺框内部造成的。Ucf物理好资源网(原物理ok网)
如果切屑或灰尘等异物渗入秤架内部并在这种状态下强行滑动秤架，可能会损坏秤架并导致精度和零点故障。 所以一定要谨慎使用！Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
解决方案：Ucf物理好资源网(原物理ok网)
如果异物进入尺框，请务必在使用前将其清除。 建议将尺框滑至最大长度，并使用刷子或气枪清除异物。Ucf物理好资源网(原物理ok网)
如果以上方法不能解决问题，请联系三丰厂家或代理商进行维修事宜。Ucf物理好资源网(原物理ok网)
5、卡尺测量不准，零位不稳定。 是故障吗？Ucf物理好资源网(原物理ok网)
遇到这种情况，需要检查卡尺的测量爪是否完好。Ucf物理好资源网(原物理ok网)

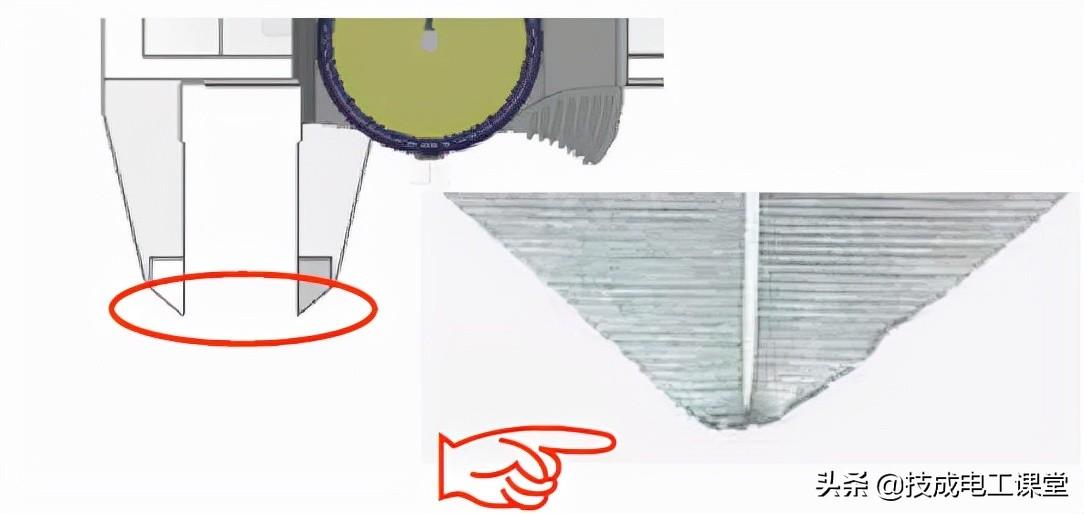

卡尺钳口的尖端需要锋利才能准确测量。 如果受到不当冲击，如使用过程中意外跌落，卡尺外爪或内爪尖端受到挤压变形，都会影响卡尺的精度。Ucf物理好资源网(原物理ok网)

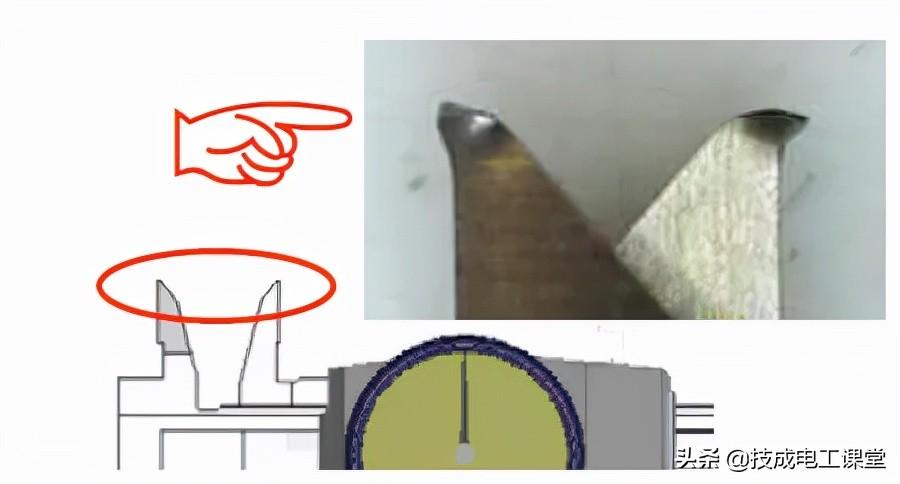

内爪变形Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
外测量爪变形Ucf物理好资源网(原物理ok网)
Ucf物理好资源网(原物理ok网)
解决方案：Ucf物理好资源网(原物理ok网)
如果卡尺的量爪尖端变形或损坏，则需要寻找正规通道进行修复。Ucf物理好资源网(原物理ok网)
