进入九年级后，初中生普遍感到压力倍增。 由于距离明年中考还有不到九个月的时间，而各科几乎所有课程都必须在年前学完，以方便当年晚些时候中考综合考试的复习，??导致各科都有很大的差距。时间紧、任务重！
以九年级物理为例。 年底前必须学完所有电学知识、磁学知识等。 电气知识是中考的一大重点，几乎占到了分数的三分之一以上！ 题型非常复杂多样物理资源网，综合性问题层出不穷物理九年级电学题目及答案，成为所有九年级学生最头疼的科目！
就拿我今天要讲的这个不太难的问题来举例吧。 初学者往往错误率非常高，甚至不知道从哪里思考问题！ 接下来我们来分析一下：

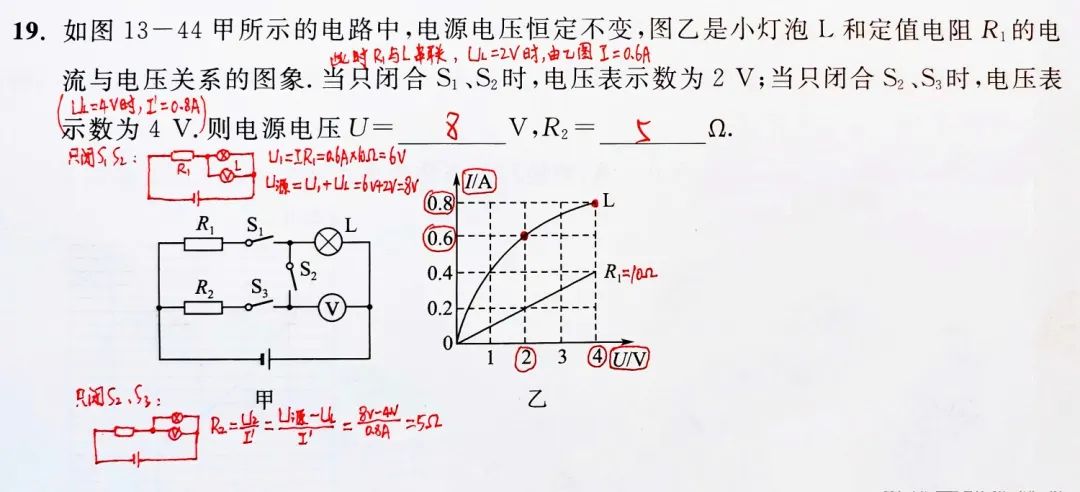

这道题看似是一个简单的开关组合电路问题，但由于加入了“IU”图像，两幅图像中小灯泡的电阻还是发生了变化！ 很多学生很困惑。
要成功解决这个问题，需要解决两个问题：
首先是电路图简化的问题。 电路结构一定要通过简化看得清楚！
我们可以在脑海中画出如图所示的两个开关通断的简化电路图。 当然，初学者也可以直接在草纸上画出简化的电路图，如上图。 可以立即理解，在这两种情况下，电路都是串联的，电压表测量小灯泡两端的电压！ 只不过第一次是R1与灯泡串联，第二次是R2与灯泡串联！
二是理解“IU”形象并与电路结合起来！
首先，对于图像问题，我们需要清楚地看到纵坐标和横坐标，然后了解随着横坐标变大物理九年级电学题目及答案，纵坐标是如何变化的！ 我们可以看到，这里的横坐标是U，R1是一个定值电阻，其阻值可以直接计算为10Ω； 灯泡L实际上是一个电阻，其阻值不断增大！
那么根据两种情况的电压，从图B中可以读出相应的电流分别为0.6A和0.8A！ 由此我们可以利用格诺欧姆定律和串联电压关系得到答案！ 具体流程如上图所示！
经过这样的分析，相信九年级的同学们应该有了一些了解。
更多初中物理知识和方法总结，以及错题汇总，请看下面的《中考进士物理错题八套》，几乎涵盖了所有初中物理方法、技巧、各种常错题、易错题、重难点。 非常实用，可以在短时间内快速提高你的物理成绩！
这八套中考尖子物理错题共计200多页。 部分图片如下。 需要全部高清图的请点击链接“中考尖子生物理错题八套”，或者点击下面的黑图，即可订购这八套物理错题中考尖子生的问题：

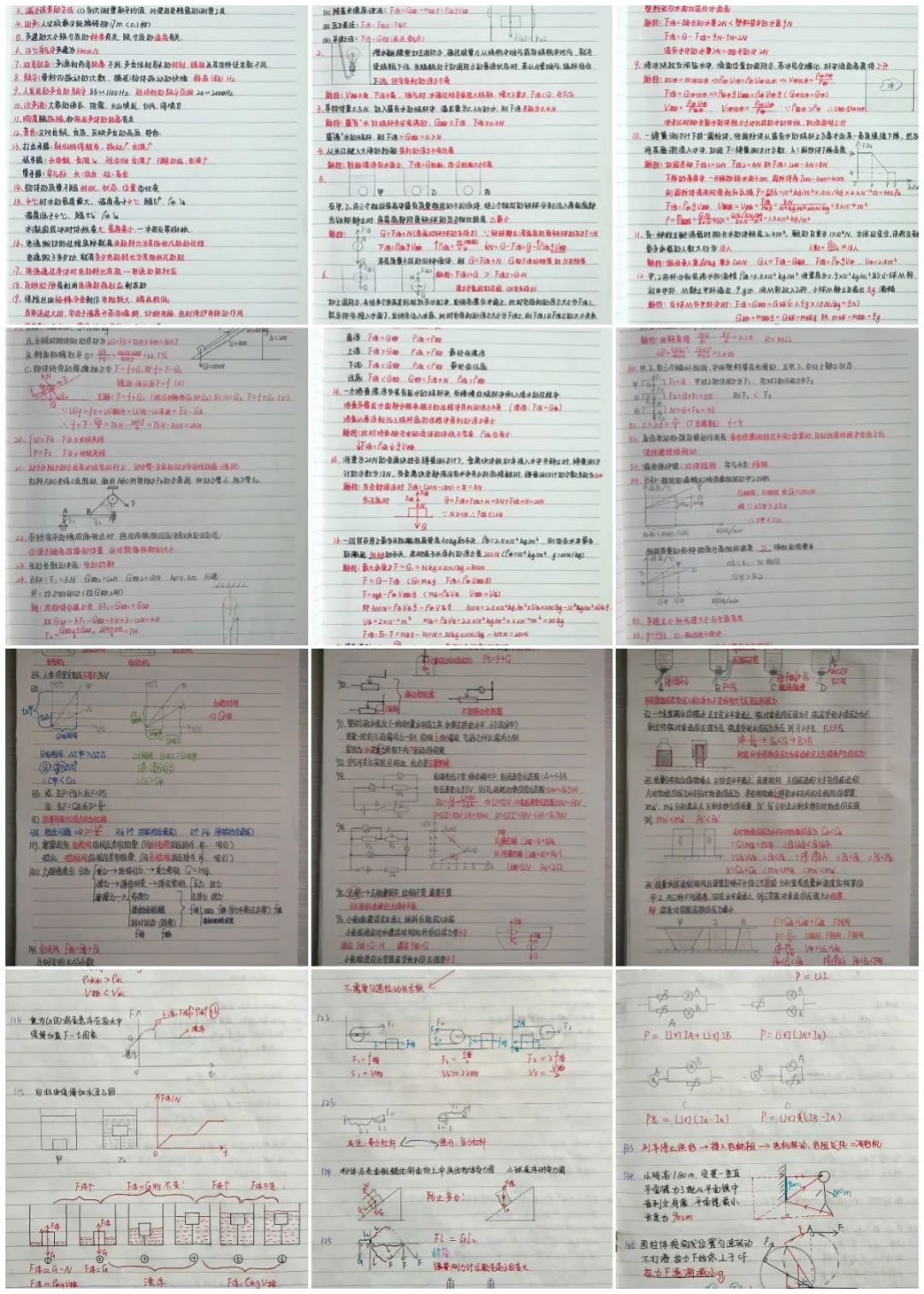

八套错题的部分图片如下：
