哪些是一段过流、二段过流和三段过流？想必大部份电气人员都十分清楚了。并且一直有部份电气人员是云里雾里的，非常是对于一些电气初学者更是一问三不知了。我们都晓得在电力系统中，过流保护是保障设备安全运行的重要手段之一。常用的三种过流保护方法有：一段过流、二段过流、三段过流保护。这么问题来了，一段、二段、三段过流的区别是哪些？应当怎样理解这三种过流保护方法呢？下边本文简明笼统地给你们介绍一下，看完文章希望能给广大电气人员加深对电压保护中的一段过流、二段过流、三段过流保护的理解。
?01过电压保护的基本原理是哪些？
过流即过电压保护。三段式电压保护指的是电压速断保护（第一段）、限时电压速断保护（第二段）、定期限过电压保护（第三段），互相配合构成的一套过电压保护机制。
1段，近区漏电0秒合闸，通常保护到母线侧线路出口一段距离；
2段，带0.3-0.5秒左右的期限合闸，通常保护全线路，有可能还有少许延展；
3段，带N秒的延后合闸，通常是根据逃过最大负荷电压整定的，保护全线路包括下一级的很大一部份，视具体情况而定。

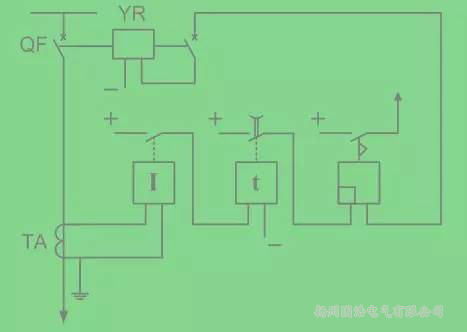

供电系统中的线路、设备等故障，会形成漏电电压。漏电电压比线路正常工作时大好多，这个就不用过多解释了。通过电压互感器检测这个电压值，和电压值的持续时间，达到整定值时输出合闸讯号，这个就是过电压保护的基本原理。
故障电压越紧靠电源点，漏电电压越大。
?02哪些是一段过流保护？
◆过流一段保护，也亦称速断保护：这个保护的电压整定值是特别大的线路电流过大的原因，但是没有整定时间。也就是说，只要是达到了这个电压值，保护装置必须立刻动作（实际反应速率在微秒级别）！并且，为了保证保护的选择性（下一级线路的故障不能使上一级的保护动作），速断保护并不能保护线路的全长。所以，别看它名子称作一段，速断保护并不是线路的主保护！
?03哪些是二段过流保护？
◆过流二段保护：保护的电压整定值比一段小，也有整定时间。线路电压达到整定值并持续一段时间后线路电流过大的原因，保护动作。过流二段保护的电压整定值，必须保证保护本线路的全长，还要延长至下一级线路的前半部份。二段保护是本线路的主保护，并作为下一级线路的远后备保护。
◆因此，须要降低二段过流保护来强化对故障的保护。二段过流保护的特征是对于较大的过电压故障有较好的保护能力，但在小故障上作用较弱。
?04哪些是三段过流保护？

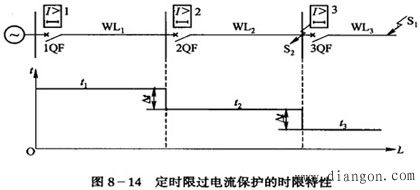

◆过流三段保护：保护的电压整定值比二段更小，时间比二段更长。三段保护除了要保证本线路的全长，还要保证比过流二段保护更长。三段保护是线路的后备保护，并作为下一级线路（甚至下下一级）的远后备保护。
