电场中E---x图像的分析也是一个难点，但也是考试命题方向的热点话题。 本期我们就来看看这样的问题如何解决？ 与上一期的分析相同——建立相应物理量的函数关系表达式，理解图像的截距、斜率、面积所代表的物理意义。

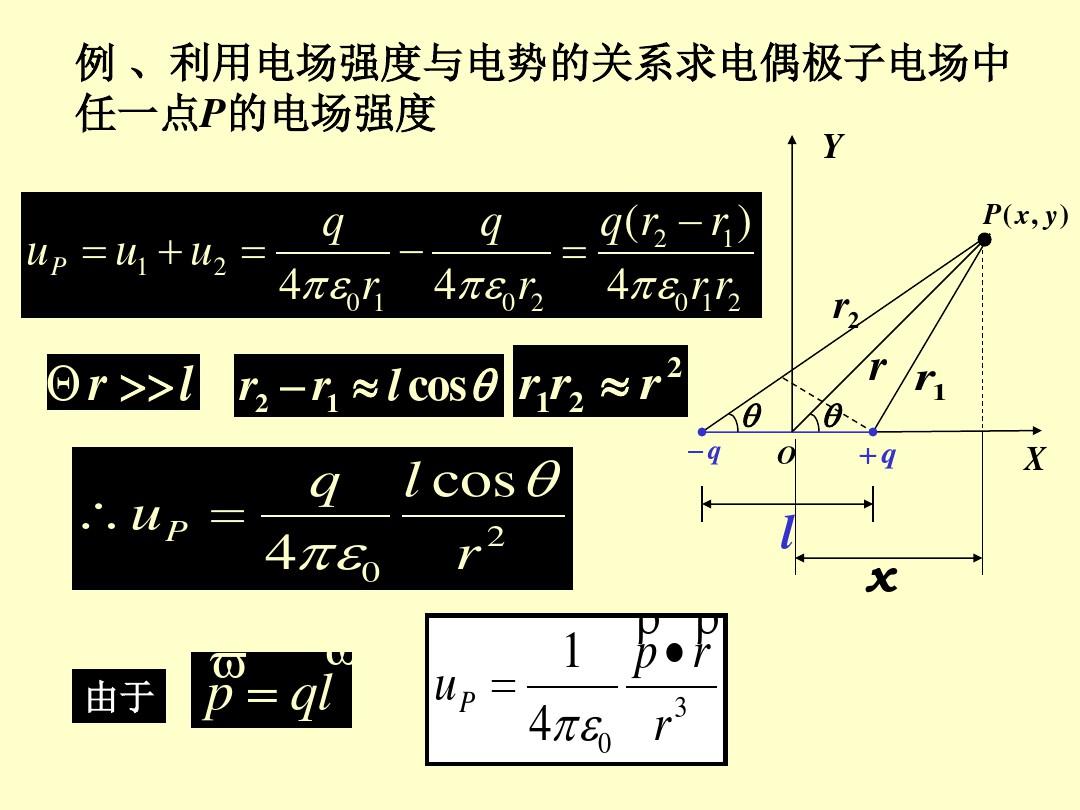

首先，建立职能关系。 如果假设电场中两点ab之间的距离为ΔX且ΔX很小，则ab之间的电场可以近似认为是均匀电场（同上）电势差与电场强度的关系，则Uab = E·ΔX ，我们可以知道E---x图像中X轴围成的几何图形的面积代表两点ab之间的电势差。 两点 ab 之间的电势水平由电场线的总体方向决定。
其次，根据图像中电场强度的大小物理资源网，分析空间中各个位置的电场线分布的密度。 E越大，电场线分布越密，E越小，电场线分布越稀疏。 然后根据题中指定的电场强度的正方向确定电场线上箭头的总体方向。 根据电场线的方向电势差与电场强度的关系，可以确定电场中两点的电势水平。 结合具体问题描述。

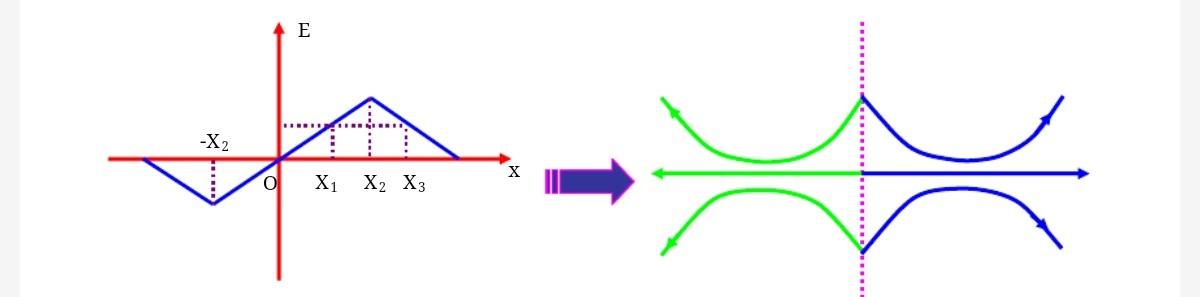

O点的场强为零，因此该点没有电场线。 如果指定x轴的正方向为电场强度的方向，则左侧区域的场强为负值，意味着该区域的电场线倾向于向左移动。 同样，在右侧区域，电场线倾向于向右移动。 x2和-x2处的场强绝对值最大，因此这两点的电场线最密。 因此，从O点向左或向右的电场线先密后疏。 让我们再看看潜在的比较。 电势沿电场线方向减小。 两点 x2 和 -x2 围成的面积为零，因此电势相等。 点 x2 和 O 围成的面积的绝对值就是两点之间的电势差。 结合电场线的方向可以看出，O点的电势大于x2点的电势。

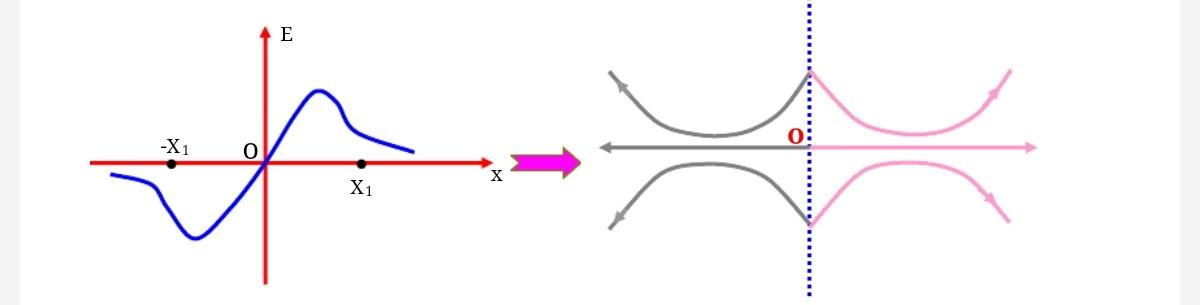

对上述图像的分析仍然是同样的方法，这里不再重复。
