某污水处理厂污水电机三台，电机功率55kW，采用直接启动方式。 刚投入运行时电动机启动正常，后因技术改进增加了部分设备软启动启动电流过大，供电总容量有所减少。 当这三台排污电机再次启动时，会出现总开关合闸现象。 经过分析技术的改进，正常运行时总开关的容量也能满足要求，但由于三台排污泵的启动电压较大，总开关会一直处于闭合状态。 针对这一问题，提出将三台泵的启动方式改为软启动方式，现场设计调试了软启动器，有效解决了这一问题。
一、几种启动方式的比较
非调速电动机的电流启动方式通常分为直接启动、降压启动和软启动三种形式。
直接启动，即所谓的全电流启动，启动电压通常达到电动机额定电压的4～7倍，这将对用电设备和电网造成很大的冲击。 通常小功率电机（15kW以下）采用直接启动方式。
降糖启动，对于大中型电动机（45kW以下），当其容量超过供电变压器容量的25%时，采用降糖启动方式。 降糖启动有星三角启动和自耦变压器降糖启动两种方式。 启动电压比较低，但也有浪涌电压，会对用电设备和电网造成一定的危害。
这两种启动方式的启动电压都比较大，导致供电电网的电流压降过大，对同一供电电网上的其他设备产生干扰，需要后端变压器容量大。 软启动器采用相角控制技术控制变流器，可有效克服直接启动和降糖启动的缺点，可实现缓启动，对电网和用电设备影响较小。
2、软启动器的设计
本项目在设计软启动器时，主要注意软启动器启动方式的选择、停车方式的选择以及电路设计时就地启动和远程启动的切换。
2.1 启动方式选择
软启动器由三组反并联的二极管串联而成（如图1所示）。 通过控制其触发角的大小，可以改变电机的输入电流，从而控制电机的启动和怠速。 软启动器通常有两种启动形式：限流启动和电流斜坡启动。
当电机采用限流启动方式启动时，输出电流会逐渐减小，使电机逐渐加速，电机的最大输出电压会达到电压限制值。 整个开机过程。 电压限制值可根据实际负载设定，设定范围通常为电机额定电流Ie的0.2～4倍。 限流启动时，启动时间与限流倍数的大小有关，限流倍数越小，启动时间越长，反之亦然。 通常，当对启动电压有严格要求，特别是电网容量太小时，采用限流启动方式限制启动容量，通常设置在2.5~3倍之间，设置太小会也会导致无法正常启动。
在电流斜坡启动方式下，当电机启动时，软启动器的输出电流立即达到初始电流值，然后按设定的斜坡波逐渐增大，电机随着电流的增大逐渐加速。 当电流达到电机额定电流时，电机怠速达到额定怠速，整个启动过程完成。 初始电流和启动时间可根据负载情况设定。 初始电流设置范围为0-380V，启动斜坡时间设置范围为1-200s。 电机初始电流设置越大，启动力矩越大，启动后的冲击力越大。 启动时间的长短只与设置的启动时间值和负载重量有关，与限流倍数无关。 电流斜坡启动方式适用于大惯性负载或对启动电压要求不严格，但启动稳定性要求高的场合。 这些起步方式可以大大降低起步冲击力。
根据本项目情况，选择限流启动方式。
2.2 软启动和停止方式选择
软起动器的停机控制方式有自由停机和软停机两种形式，可根据负载大小和工作条件选择。
自由停车：当软起动器收到来自PLC或外部端子的停车命令时，首先切断旁路接触器，阻断主回路二极管的输出，电机根据负载的惯性逐渐停车。
软停机：当选择软停机时，软起动器接收到来自PLC或外部端子的停机命令后，电动机的供电由旁路接触器转移到主电路二极管，输出电流逐渐增大到设定的时间，直到电机停止运转。 停车时间可根据负载要求设定，设定范围通常为1～100S。
本项目选择软停止模式。
2.3 软启动电路设计

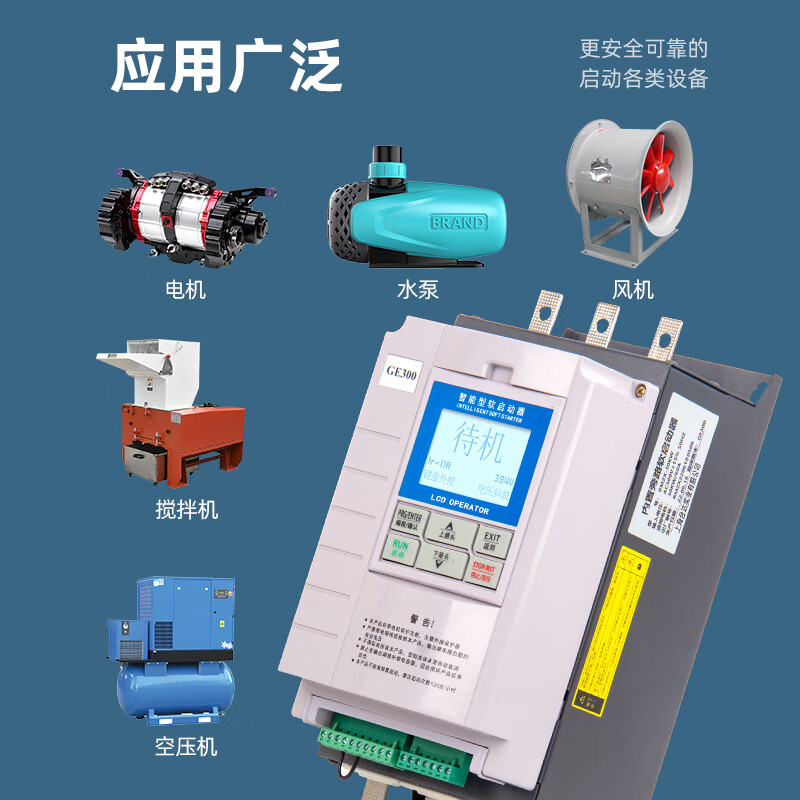

本软启动采用西浦数字式交流电机软启动器。 工作模式设计为??可通过旋钮SA1进行本地和远程选择。 本地时，按下按钮SB1启动电机，SB2停止电机。 远程时，通过PLC控制电机。 开始和停止。 电路如图2所示。
3、软启动的调试
3.1 开始前应注意的问题
首先，在电机连接软启动器之前，必须检测电机的绝缘内阻。 由于软启动器的主电路器件是二极管，在电机接入软启动器后，用高压兆欧表检测电机的绝缘内阻，会损坏软启动器。 启动二极管。
其次，用自动转动的方法检查电机和机械设备是否能正常、灵活地转动，同时检查电机和设备的联轴器是否安装正确。 使用软启动器启动电机。
然后检查软启动器与电机之间的接线是否正确，正确则可以启动。
3.2 参数设置
首先检查电机与软启动器的额定电流、额定电压、功率、极对数等参数是否匹配。 然后设置参数，如表1所示。
3.3 电机试运行
根据以上电路和参数设置，首先进行本地法的运行，调整电机启动时间和启动方式，以满足机械设备的要求。 通常，启动时间的选择是软启动器的负载越大，启动时间越长。 初始启动电流不宜设置过大，只要初始转矩能满足负载启动即可。
本地方法效果很好。 满足机械设备要求后，切换到远程模式，使用中控PLC运行。 至此软启动启动电流过大，软启动器调试完毕。
4。结论
应用软启动有效地解决了非调速电机启动时总开关闭合的问题，为今后非调速电机启动方式的选择提供了一定的参考。
